Биполярный транзистор NPN 20В 100мА 100мВт Кус 400-1000 300МГц
У поставщика
ПроизводительДалекс
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
2 000 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:2 000 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 37,95 |
| от 53 | 34,67 |
| от 106 | 31,99 |
| от 211 | 29,97 |
| от 422 | 28,46 |
Описание

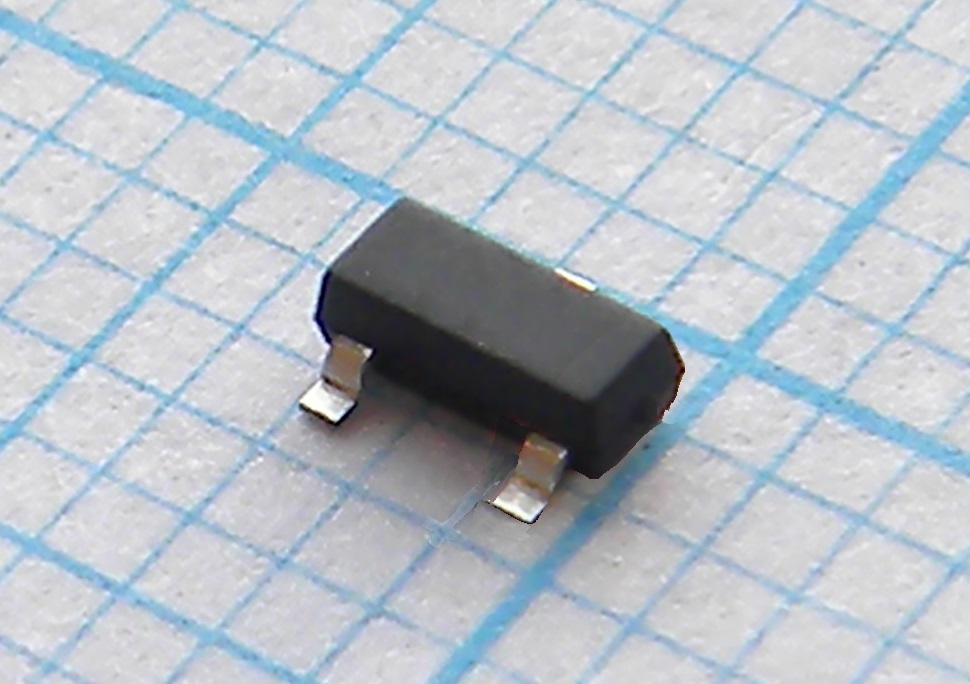

Биполярный NPN-транзистор КТ3130Г9 производства компании «Далекс» предназначен для работы в усилительных и переключающих схемах. Прибор рассчитан на напряжение до 20 В и ток до 100 мА при рассеиваемой мощности 100 мВт. Отличается высоким коэффициентом усиления (400–1000) и граничной частотой 300 МГц, что обеспечивает эффективную работу в высокочастотных каскадах.
Технические характеристики
| Масса | 0.1g |
| Тип | Bipolar NPN transistor |
| Корпус | SOT-23 |
| Тип монтажа | Выводной |
| Цвет маркировки | Зелёный |
| Ток коллектора | 100mA |
| Рассеиваемая мощность | 100mW |
| Темп. перехода | +125C |
| Усл. пайки | distance from body >=0.15mm, time <=4s, temperature <=265C |
| Частота перехода | 300...400...550MHz |
| Напряжение эмиттер-база | 5V |
| Collector capacitance | 12pF |
| Раб. температура | -60 to +85C |
| Power dissipation 85C | 40mW |
| Год выпуска | 2018 |
| Напряжение коллектор-база | 20V |
| Dc current gain hfe 25C | 400...650...1000 |
| Макс. коэффициент усиления по току | 1000 |
| Hfe мин. | 400 |
| Тип упаковки | Bulk (россыпь) |
| Ток отсечки коллектора | 0.1uA |
| Напряжение коллектор-эмиттер | 15V |
| Dc current gain hfe neg60C | 100...1000 |
| Dc current gain hfe 85C min | 400 |
| Описание (англ.) | NPN 20В 0,1А 0,1Вт 300МГц Кус=400-1000 |
| Тепловое сопротивление переход-среда | 1C/mW |
