КТ3126А, транзистор биполярный
У поставщика
ПроизводительДалекс
У поставщиков
480 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 12
В наличии:480 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,28 |
| от 1 000 | 1,66 |
| от 10 000 | 0,67 |
Описание

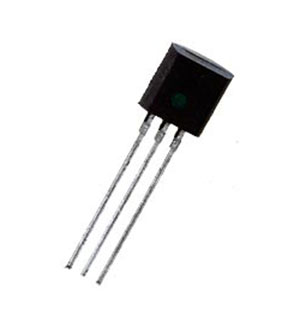

КТ3126А — биполярный PNP-транзистор производства «Далекс». Работает при напряжении до 20 В, максимальный ток коллектора 20 мА, мощность рассеивания 150 мВт, корпус KT-26 (аналог TO-92). Применяется в маломощных усилительных и коммутационных цепях бытовой электроники.
Технические характеристики
| Масса | 0.3g |
| Тип | КТ3126А |
| Макс. ток коллектора | 20 mA |
| Макс. Pc | 150 mW |
| HFE max | 100 |
| HFE min | 25 |
| Корпус | plastic case with flexible leads (TO-92-like) |
| Icbo макс. | 1 µA |
| Тип монтажа | THT |
| Полярность | PNP |
| VCBO макс. | 20V |
| Vceo макс. | 20V |
| Vebo макс. | 3V |
| Pc derating | linear derating between +25°C and +85°C |
| Производитель | Завод 'Транзистор', г. Минск |
| Корпус | KT-26 |
| HFE conditions | Uce=5V, Ie=3mA |
| Icbo conditions | Ucb=15V |
| Vceo conditions | Rbe=10kΩ |
| Datasheet provider | ООО компания 'Электроника и Связь' |
| Vce saturation max | 1.2V |
| Структура | PNP |
| Feedback conditions | Uke=5V, Ie=1mA, f=100MHz |
| Cutoff frequency min | 500 MHz |
| Input resistance max | 34 Ω |
| Pc max temperature 1 | 150 mW at -45 to +25°C |
| Pc max temperature 2 | 85 mW at +85°C |
| Output conductance max | 1 µS |
| Макс. темп. окр. среды | +85°C |
| Темп. окружающей среды мин. | -45°C |
| Emitter capacitance max | 2.5 pF |
| Макс. темп. перехода | +150°C |
| Collector capacitance max | 2.5 pF |
| Vce saturation conditions | Ik=10mA, Ib=1mA |
| Feedback time constant max | 15 ps |
| Cutoff frequency conditions | Uke=10V, Ie=5mA |
| Input resistance conditions | Ucb=5V, Ie=1mA, f=0.01...1kHz |
| Output conductance conditions | Ucb=5V, Ie=1mA, f=0.01...1kHz |
| Emitter capacitance conditions | Ucb=10V |
| Collector capacitance conditions | Ucb=10V |
| Тепловое сопротивление переход-среда | 0.77 °C/mW |
| Коэф-т передачи тока hfe | 25 |
| Максимально допустимый ток к ( Iк макс.А) | 0.02 |
