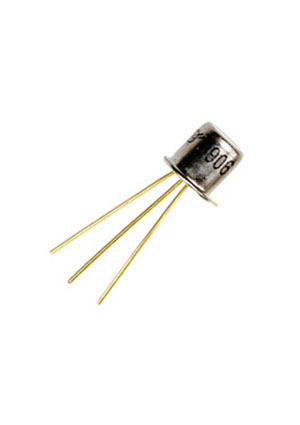

КТ3102В, транзистор, (90-92г.)
У поставщика
ПроизводительЭлекс
У поставщиков
95 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:95 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 351,90 |
| от 50 | 253,58 |
| от 500 | 194,99 |
Описание
КТ3102В — кремниевый n-p-n транзистор производства АО «Элекс». Выполнен в металлостеклянном корпусе KT-1-7 (TO-18) для монтажа в отверстия. Ключевые параметры: напряжение коллектор-эмиттер до 30 В, ток коллектора до 0,1 А, коэффициент усиления 200–500, граничная частота 300 МГц. Подходит для низкочастотных усилителей с малым уровнем шумов, переключающих и генераторных схем в промышленной и бытовой электронике.
Технические характеристики
| Масса | 0.5 г (max) |
| Тип | n-p-n кремниевый эпитаксиально-планарный универсальный |
| Корпус | Металлостеклянный корпус с гибкими выводами |
| Материал | Silicon |
| Тип монтажа | THT |
| Полярность | NPN |
| Применение | Низкочастотные устройства с малым уровнем шумов, переключающие, усилительные и генераторные устройства средней и высокой частоты |
| Производитель | АО «Светлана», АО «Кремний», АО «Элекс», Нальчинский завод полупроводниковых приборов |
| Корпус | KT-1-7 (TO-18) |
| Доп. примечания | Возможно инверсное включение, Пайка выводов: не ближе 5 мм от корпуса, не более 3 с, температура ≤ +260 °C, Маркировка: КТ3102В на боковой поверхности корпуса |
| Структура | NPN |
| Электрические параметры | Коэффициент шума: Value: 10 дБ (max), 5 дБ (typ); Conditions: Uкэ=5V, Iэ=0.2mA, f=1kHz, Rg=2kΩ; Collector capacitance: Value: 6 пФ (max); Conditions: Uкб=5V; Feedback time constant: Value: 100 пс (max); Conditions: Uкб=5V, Iк=10mA; Граничная частота ft: Value: 300 МГц (min); Conditions: Uкб=5V, Iк=10mA; Emitter base reverse current: Value: 10 мкА (max); Conditions: Uэб=5V; Collector base reverse current: At 25C: Max: 0.05; Min: 0.015; Единица: мкА; At neg40C: Value: 0.015 мкА (max); At plus85C: Value: 5 мкА (max); Conditions: Uкб=30V; Collector emitter reverse current: Value: 0.05 мкА (max); Conditions: Uкэ=30V; Static current transfer ratio hfe: Max: 500; Min: 200; Conditions: Uкэ=5V, Iэ=2mA; At temp neg40: Max: 500; Min: 50; At temp plus85: Min: 200; Напряжение пробоя коллектор-эмиттер: Value: 20V (min); Conditions: Iк=0, Iэ=10mA |
| Тепл. хар-ки | Тепловое сопротивление переход-среда: 0.4 °C/мВт (400 °C/W) |
| Предельные значения | Рассеиваемая мощность: 250 mW (T = -40...+25 °C); Collector current dc: 100mA; Напряжение эмиттер-база: 5V; Темп. перехода: не указано; Напряжение коллектор-база: 30V; Collector current pulse: 200mA (tи < 40 мкс, Q ≤ 500); Диапазон темп. окр.: -40...+85 °C; Напряжение коллектор-эмиттер: 30V |
| Напр-е к-э (Uкэо макс),В | 30 |
| Коэф-т передачи тока hfe | 200 |
| Максимально допустимый ток к ( Iк макс.А) | 0.1 |
