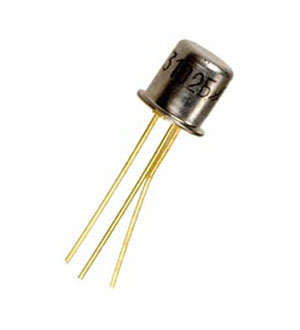

КТ3102Б, транзистор, (90-92г.)
У поставщика
ПроизводительЭлекс
У поставщиков
320 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:320 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 434,70 |
| от 50 | 311,54 |
| от 500 | 239,49 |
Описание
Транзистор КТ3102Б производства «Элекс» — кремниевый NPN прибор в металлостеклянном корпусе с гибкими выводами. Рассчитан на ток коллектора до 100 мА, импульсный ток до 200 мА и напряжение до 50 В, коэффициент усиления от 200 до 500. Подходит для применения в бытовой и промышленной электронике, усилительных и коммутационных схемах.
Технические характеристики
| Vcbo | 50 V |
| Vceo | 50 V |
| Vebo | 5 V |
| Масса | 0.5g |
| Тип | NPN silicon transistor |
| Ic max | 100 mA |
| Cob max | 6 pF |
| Корпус | metal-glass with flexible leads |
| Ic pulse | 200 mA |
| Icb0 25C | 0.05...0.1 µA |
| Icb0 85C | 5 µA |
| Ice0 max | 0.1 µA |
| Iebo max | 10 µA |
| Тип монтажа | THT |
| Icb0 -40C | 0.05 µA |
| Компонент | КТ3102Б |
| HFE max 25C | 500 |
| HFE min 25C | 200 |
| HFE min 85C | 200 |
| HFE max -40C | 500 |
| HFE min -40C | 50 |
| Inverse mode | allowed |
| Корпус | KT-1-7 (TO-18) |
| Noise figure max | 10 dB |
| Noise figure typ | 5 dB |
| Макс. темп. пайки | 260 °C |
| Время пайки макс. | 3 s |
| Тепловое сопротивление | 0.4 °C/mW |
| Структура | NPN |
| Cob test conditions | Vcb=5V |
| Ic pulse conditions | t<40µs, duty cycle unknown |
| HFE test conditions | Vce=5V, Ie=2mA |
| Icb0 test conditions | Vcb=50V |
| Ice0 test conditions | Vce=50V |
| Iebo test conditions | Veb=5V |
| Vceo test conditions | Ie=0, Ic=10mA |
| Частота перехода | 300 MHz min |
| Раб. температура | -40 to +85 °C |
| Макс. рассеиваемая мощность | 250 mW |
| Feedback time constant | 100 ps max |
| Soldering lead distance min | 5 mm |
| Noise figure test conditions | Vce=5V, Ie=0.2mA, f=1kHz, Rg=2kOhm |
| Power dissipation conditions | T=-40 to +25°C |
| Transition frequency test conditions | Vcb=5V, Ie=10mA |
| Feedback time constant test conditions | Vcb=5V, Ie=10mA |
| Напр-е к-э (Uкэо макс),В | 50 |
| Коэф-т передачи тока hfe | 200 |
| Максимально допустимый ток к ( Iк макс.А) | 0.1 |
