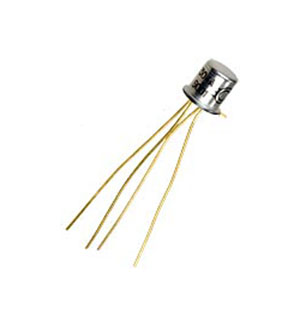

КТ3102А, транзистор биполярный
У поставщика
ПроизводительЭлекс
У поставщиков
32 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:32 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 300,15 |
| от 2 | 258,75 |
| от 20 | 235,75 |
Описание
Транзистор биполярный NPN КТ3102А производства компании Элекс. Выполнен в металлостеклянном корпусе KT-1-7 (TO-18) для монтажа в отверстия, выдерживает напряжение до 50 В и импульсный ток до 200 мА. Коэффициент усиления по току составляет от 100 до 250, граничная частота — до 300 МГц. Применяется в усилительных и переключающих схемах бытовой и промышленной электроники.
Технические характеристики
| Тип | NPN |
| F t min | 300 MHz |
| Корпус | Metal-glass case with flexible leads |
| C cb max | 6 pF |
| Тип монтажа | THT |
| Вес г | 0.5 |
| V cbo max | 50V |
| V ceo max | 30V |
| V ebo max | 5V |
| Артикул | КТ3102А |
| Корпус | KT-1-7 (TO-18) |
| I c pulse max | 200mA |
| Hfe at 25c max | 250 |
| Hfe at 25c min | 100 |
| Hfe at 85c min | 100 |
| I ebo max at 5v | 10 µA |
| I ceo max at 50v | 0.1 µA |
| Noise figure max | 10 dB |
| Noise figure typ | 5 dB |
| Hfe at neg40c max | 250 |
| Hfe at neg40c min | 25 |
| P diss max at 25c | 250mW |
| I c continuous max | 100mA |
| Время пайки макс. | 3s |
| Структура | NPN |
| I cbo max at 50v 25c | 0.1 µA |
| I cbo max at 50v 85c | 5 µA |
| Inverse mode allowed | Да |
| I cbo max at 50v neg40c | 0.05 µA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Температура пайки макс. | 260°C |
| Feedback time constant max | 100 ps |
| Soldering distance from body min | 5mm |
| Тепловое сопротивление переход-среда | 0.4 °C/mW |
| Напр-е к-э (Uкэо макс),В | 50 |
| Коэф-т передачи тока hfe | 100 |
| Максимально допустимый ток к ( Iк макс.А) | 0.1 |
