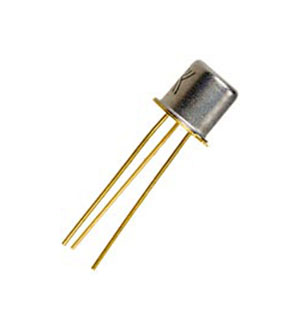

КТ117А, транзистор биполярный (90-92г)
У поставщика
ПроизводительНПП УРЛЗ
У поставщиков
40 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:40 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 600,30 |
| от 10 | 433,67 |
| от 100 | 333,85 |
Описание
Транзистор КТ117А производства НПП УРЛЗ — однопереходный (UJT) прибор в металлическом корпусе KT-26 с гибкими выводами для монтажа THT. Работает при межбазовом напряжении до 30 В, выдерживает импульсный ток эмиттера до 1 А и мощность до 300 мВт в диапазоне температур от -60 до +35 °C. Применяется в генераторах импульсов, схемах управления и промышленной автоматике.
Технические характеристики
| Вес | 0.45g max |
| Корпус | metal can with flexible leads |
| Тип монтажа | THT |
| Размеры | not explicitly given, likely TO-5 or similar |
| Тип устройства | unijunction transistor (UJT) |
| Корпус | KT-26 |
| Emitter power max | 300mW at -60..+35°C, 15mW at +125°C |
| Modulation current | min 10mA |
| Структура | N-База |
| Emitter current max | 50mA |
| Turn on time at 25C | max 3μs |
| Interbase voltage max | 30V |
| Emitter turn on current | max 20μA at U_B1B2=10V |
| Base emitter voltage max | 30V |
| Emitter turn off current | min 1mA at U_B1B2=20V |
| Interbase resistance 25C | 4..9 kOhm |
| Макс. темп. перехода | +130°C |
| Pulse emitter current max | 1A (τ=10μs, Q=200) |
| Диап. раб. темп. | -60..+125°C |
| Reverse emitter current 25C | max 1μA at U_B1B2=30V |
| Intrinsic standoff ratio 25C | 0.5..0.7 |
| Intrinsic standoff ratio 70C | 0.45..0.7 |
| Maximum frequency generation | 200kHz |
| Reverse emitter current 125C | max 10μA at U_B1B2=30V |
| Turn on time at extreme temp | max 5μs |
| Residual voltage emitter base | max 5V at -60..+25°C, max 4V at +70°C (I_E=10mA for 2Т117 variants, I_E=50mA for КТ117) |
| Intrinsic standoff ratio minus60C | 0.5..0.8 |
| Interbase resistance temp coefficient | 0.1..0.9 %/°C |
| Коэф-т передачи тока hfe | 0.5 |
| Максимально допустимый ток к ( Iк макс.А) | 0.05 |
