Трансформатор импульсный для импульсного источника на базе микросхемы TOP224P
У поставщика
ПроизводительKODO TRANS
У поставщиков
74 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:74 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 154,17 |
| от 16 | 143,93 |
| от 31 | 135,60 |
| от 50 | 129,38 |
| от 150 | 124,74 |
Описание

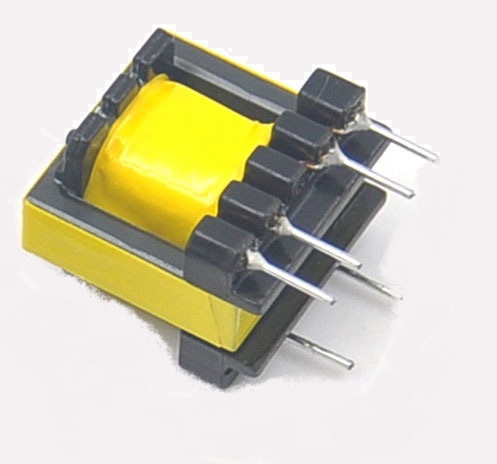

Трансформатор импульсный KST-POL-12017 от KODO TRANS. Разработан для работы с микросхемой TOP224P в импульсных источниках питания. Поставляется в упаковке Bulk (россыпь). Применяется в блоках питания промышленной и бытовой электроники.
Технические характеристики
| Охлаждение | natural convection |
| Тип монтажа | THT |
| Топология | flyback |
| Кол-во выводов | 8 |
| Размеры | 36x36x20mm |
| КПД | 85% |
| Макс. влажность | 98% |
| Вых. мощность | 24W |
| Controller ic | TOP224P |
| Вых. ток | 2A |
| Вых. напряжение | 12V |
| Макс. вх. напр. | 265V |
| Мин. входное напряжение | 85V |
| Напр. изоляции | 3000V |
| Макс. вх. частота | 63Hz |
| Мин. вх. частота | 47Hz |
| Частота перекл. | 100kHz |
| Макс. темп. хр. | 85°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output current secondary 1 | 6.5A |
| Output current secondary 2 | 6.5A |
| Output current secondary 3 | 8A |
| Output current secondary 4 | 8A |
| Output current secondary 5 | 0.2A |
| Output voltage secondary 1 | 8.7V |
| Output voltage secondary 2 | 8.7V |
| Output voltage secondary 3 | 8.375V |
| Output voltage secondary 4 | 8.375V |
| Output voltage secondary 5 | 36V |
