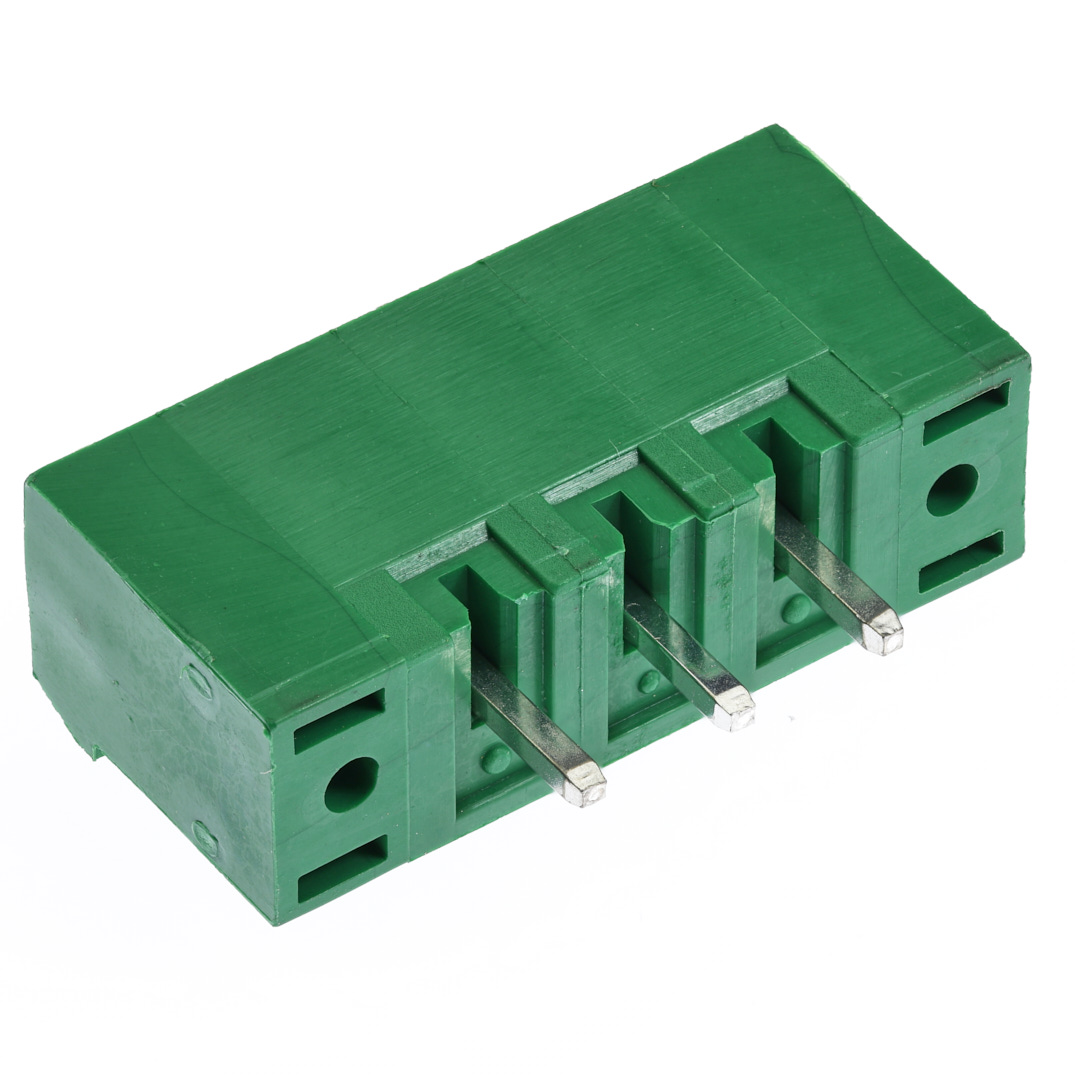

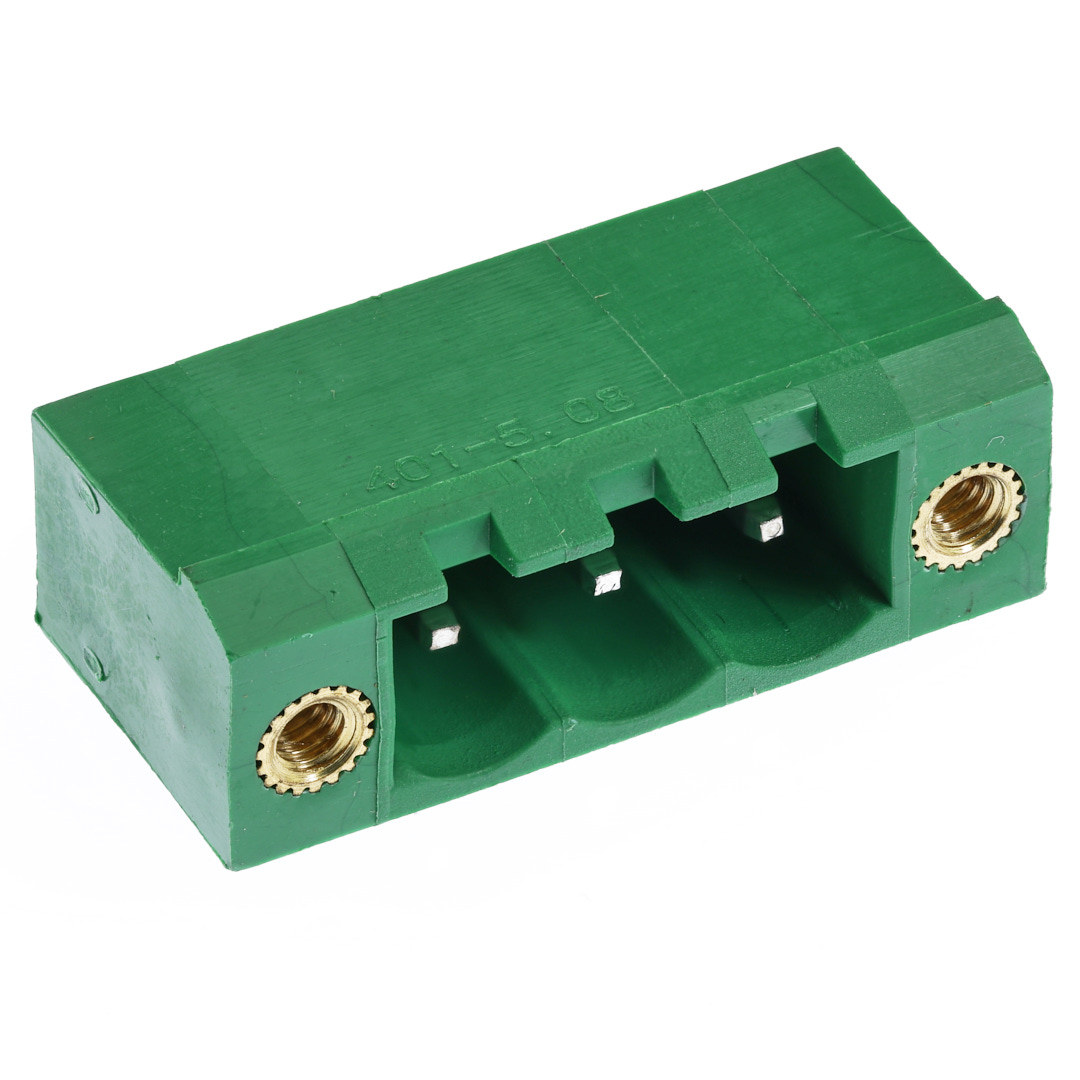

Клеммник KSE-2EDGVM-5.08-03P
В наличии
На своём складе
40 шт.
Норм. уп.: 250
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт3,25 ₽
Сумма130,00 ₽
В наличии40 шт
от 40 шт
40 шт · Москва · 130,00 ₽
Описание
Клеммник KEEN SIDE KSE-2EDGVM-5.08-03P рассчитан на ток до 15 А и напряжение до 300 В. Модель с шагом 5.08 мм и тремя контактами выдерживает изоляцию до 2000 В переменного тока, рабочая температура — от –40 до +105 °C. Подходит для монтажа в промышленную автоматику и силовые распределительные щиты.
Технические характеристики
| Серия | KSE-2EDGVM-5.08-XXP |
| Исполнение | разъемные |
| Количество контактов | 3 |
| Номинальный ток | 15 А |
| Номинальное напряжение | 300 В |
| Шаг | 5.08mm |
| Монтаж | Выводной |
| Рабочая температура | -40…+105 °C |
| Примечания | Rating:300V 15A ; Insulation Withstands Voltage: AC2000V/MIN; Insulation Resistance: 500MΩ or more at DC500V; Using Temperature Range:-40°C~+105°C |
| Размеры | Размер A: 10.16mm; Размер B: 7.62mm; Размер C: 5.08mm ±0.1; D dimension: 4.00mm ±0.3; Размер E: 7.80mm; Размер F: 3.75mm; Размер G: 1.00mm ±0.05; Размер H: 14.00mm; I dimension: 12.00mm; J dimension: 2.00mm ±0.30; Общая ширина: 20.32mm; Общая длина: 25.4mm |
| Ревизия файла | 1.0 |
| Кол-во выводов | 3 |
| Темп. диапазон | -40°C to +105°C |
| Сопр. изоляции | >=500 МОм |
| Рекомендация по разметке платы | A=5.08x(P-1), L=5.08x(P+2), V=5.08x(P+1) |
| Испытательное напряжение изоляции | AC 2000 В / мин. |
| Исп. напр. изоляции | DC 500 В |
