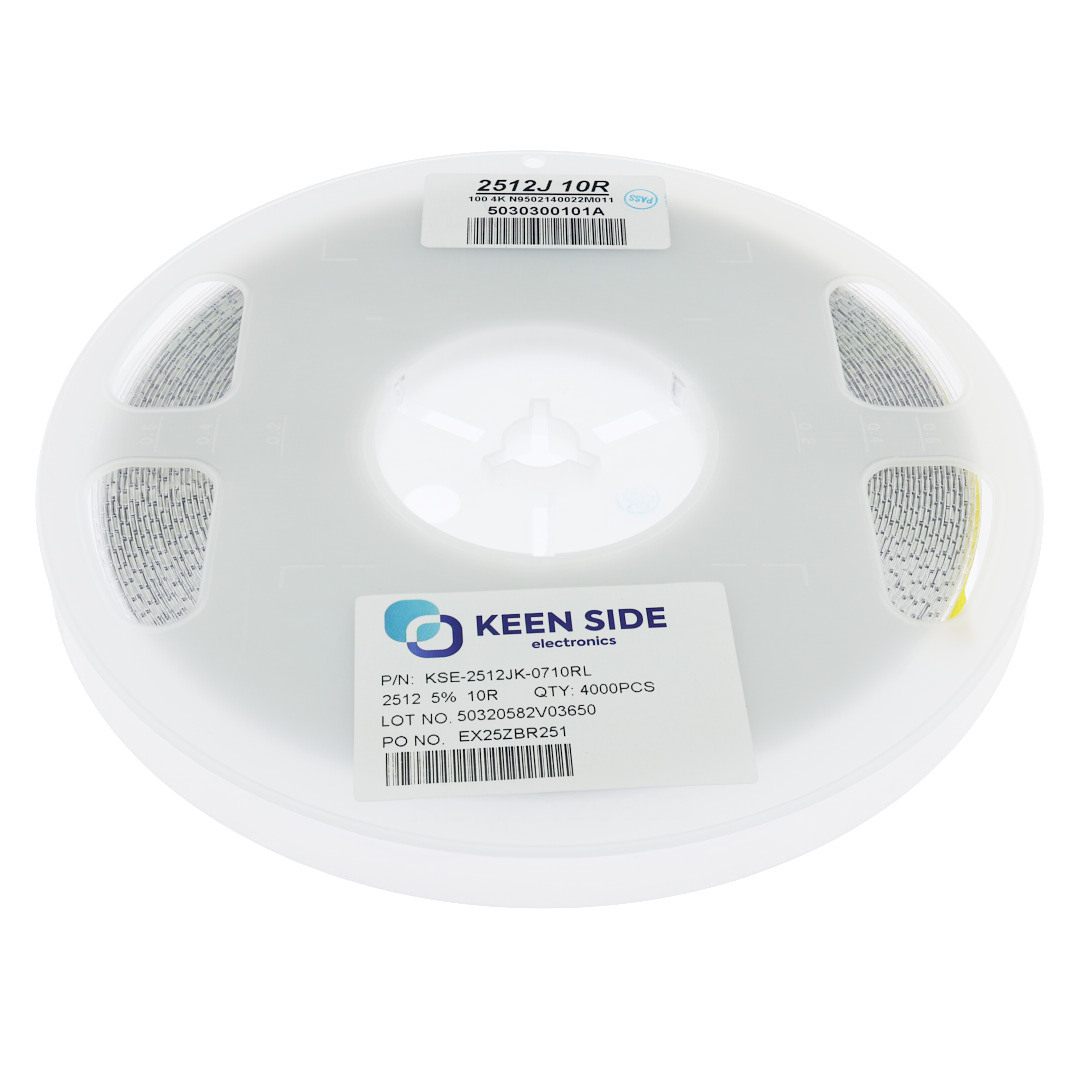

Резистор постоянный SMD KSE-2512JK-0710RL RC5% 10 Ом
В наличии
На своём складе
3 000 шт.
Норм. уп.: 4000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,98 |
| от 800 | 0,92 |
| от 2 000 | 0,90 |
| от 4 000 | 0,88 |
Описание
SMD-резистор постоянный от KEEN SIDE в корпусе 2512. Сопротивление 10 Ом с допуском ±5%, мощность 1 Вт при 70°C. Компонент рассчитан на максимальное рабочее напряжение 3,16 В и соответствует стандарту E-24. Подходит для поверхностного монтажа в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип монтажа | SMD |
| Стандарт | E-24 series |
| Срок службы под нагрузкой | ΔR ≤ ±(3%+0.05Ω) for J, G; ΔR ≤ ±(1%+0.05Ω) for F; 70°C, max working voltage, 1000h |
| Допуск | ±5% |
| Размеры | C: 0.60 ±0.25 mm; D: 0.60 ±0.25 mm; Ширина: 3.10 ±0.15 mm; Длина: 6.35 ±0.20 mm; Толщина: 0.55 ±0.10 mm |
| Сопротивление | 10Ω |
| Размер корпуса | 2512 |
| Ном. мощность | 1W at 70°C |
| Паяемость | Over 95% termination coverage, reflow 235±5°C/2s, wave 270±10°C/2s |
| Ток перемычки | 2A (for 0Ω jumper, <50mΩ) |
| Тип упаковки | Reel (R-07) |
| Соотв. RoHS | Да |
| Прочность на изгиб | ΔR ≤ ±(1%+0.05Ω) for J, G; ΔR ≤ ±(0.5%+0.05Ω) for F; bend 1mm for 2512 |
| Диапазон сопротивлений | 1Ω to 22MΩ (for ±5% tolerance) |
| Температурный цикл | ΔR ≤ ±(1%+0.05Ω) for J, G; ΔR ≤ ±(0.5%+0.05Ω) for F; -65°C to +125°C, 5 cycles |
| Нагрузочный ресурс при влажности | ΔR ≤ ±(3%+0.05Ω) for J, G; ΔR ≤ ±(1%+0.05Ω) for F; 40°C/90-95% RH, 1000h |
| Макс. рабочее напряжение | 3.16V (calculated from P*R) |
| Макс. перенапр. | 7.9V (2.5√(P*R)) |
| Сопр. изоляции | >1000MΩ at 100±15V |
| Темп. коэф. | ±100ppm/°C (10Ω~1MΩ) or ±200ppm/°C (1Ω~10Ω, >1MΩ) (for 0603 and above) |
| Термостойкость пайки | ΔR ≤ ±(1%+0.05Ω) for J, G; ΔR ≤ ±(0.5%+0.05Ω) for F; 260±5°C/5s or 10s |
| Диап. раб. темп. | -55°C to +155°C |
| Absolute max working voltage | 200V |
| Absolute max overload voltage | 400V |
