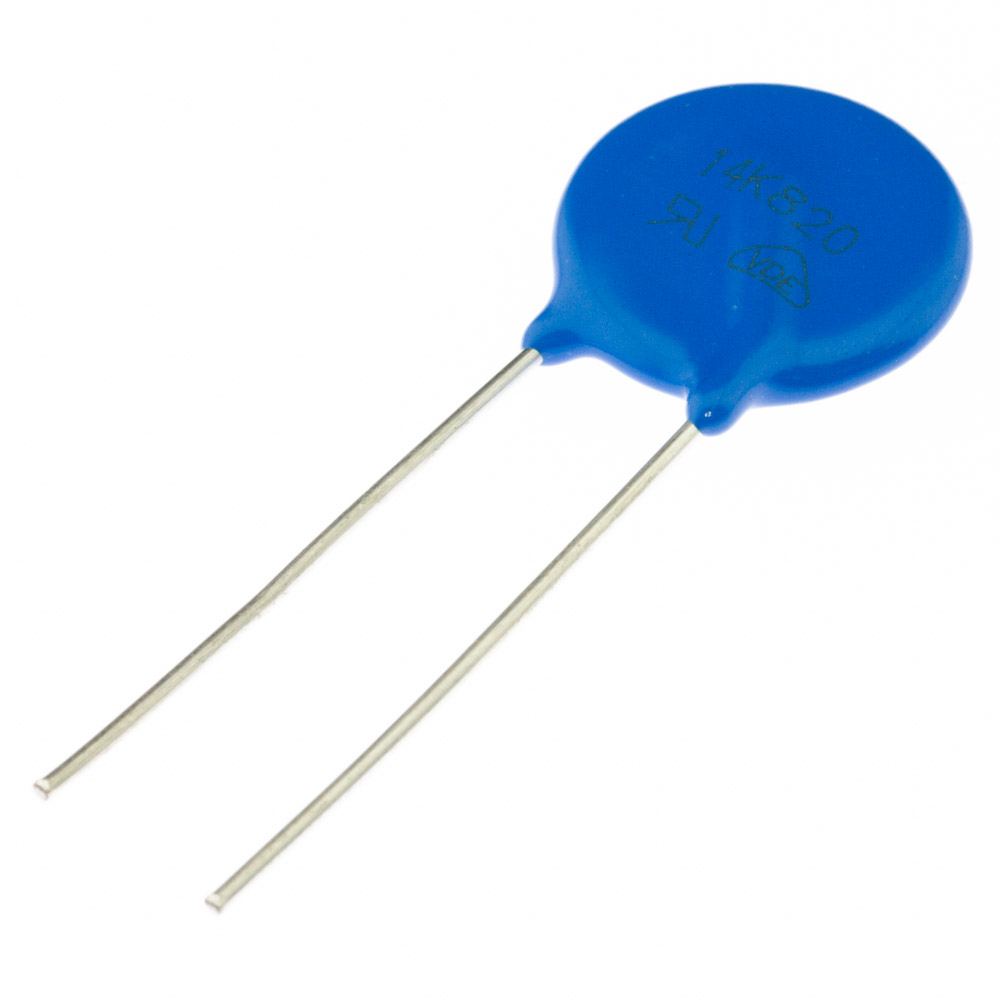

Варистор выводной KSE-14K820
В наличии
На своём складе
1 689 шт.
Норм. уп.: 250
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 5,49 |
| от 60 | 5,27 |
| от 120 | 5,13 |
| от 200 | 5,02 |
Описание
Варистор выводной KSE-14K820 от KEEN SIDE — металлооксидный компонент для защиты цепей от импульсных перенапряжений. Рабочее напряжение до 670 В постоянного и 510 В переменного тока, выдерживает импульсный ток до 22 А. Устанавливается в отверстия (THT), корпус с диаметром диска 14 мм и шагом выводов 7,5 мм. Применяется в блоках питания, промышленной автоматике и бытовой технике.
Технические характеристики
| Тип | Metal Oxide Varistor |
| Энергия | 27 Дж |
| Тип монтажа | Выводной |
| Толщина | 8.8mm (max) |
| Напряжение DC | 65 В |
| Ёмкость | 240pF (at 1kHz) |
| Energy high | 235J (10/1000μs) |
| Артикул | KSE-14K820 |
| Ном. мощность | 0.6W |
| Расстояние между выводами | 7.5mm ±0.8mm |
| Тип корпуса | Radial Leaded |
| Пиковый ток | 22 А |
| Тестовый ток | 50A |
| Материал корпуса | Nickel Plated |
| Диаметр диска | 14mm |
| Диаметр вывода | 0.8mm |
| Материал выводов | Tin Plated |
| Max ac voltage | 510V |
| Max dc voltage | 670V |
| Напряжение AC RMS | 50 В |
| Высота корпуса макс. | 20mm |
| Стандарт энергоэффективности | 157J (10/1000μs) |
| Длина вывода мин. | 20mm |
| Ток утечки | 20 мкА |
| Напряжение фиксации | 1355V |
| Total height max | 21mm |
| Напряжение варистора | 820V (738-902V range) |
| Surge current high | 6000A (8/20μs) |
| Package diameter max | 16.5mm |
| Surge current standard | 4500A (8/20μs) |
| Диап. темп. хр. | -55°C to +125°C |
| Рабочая температура | -55…+85 °C |
| Допуск, % | 10 |
| Емкость пФ | 2400 |
| Импульсный ток 8/20 мкс (станд.), А | 4500 |
| Макс. импульсный ток 8/20 мкс, А | 6000 |
| Макс. рабочее напряжение AC, В | 50 |
| Макс. рабочее напряжение DC, В | 65 |
| Макс. температура хранения, °C | 125 |
| Мин. температура хранения, °C | -55 |
| Мощность, Вт | 0,6 |
| Напряжение варистора V1mA, В | 82 |
| Напряжение ограничения, В | 135 |
| Напряжение, В | 82 |
| Ток измерения ограничения, А | 50 |
| Ток, А | 6000 |
| Толщина макс., мм | 4,7 |
| Энергия 10/1000 мкс, Дж | 22 |
| Энергия 2 мс, Дж | 27 |
| V1mA макс., В | 90 |
| V1mA мин., В | 74 |
