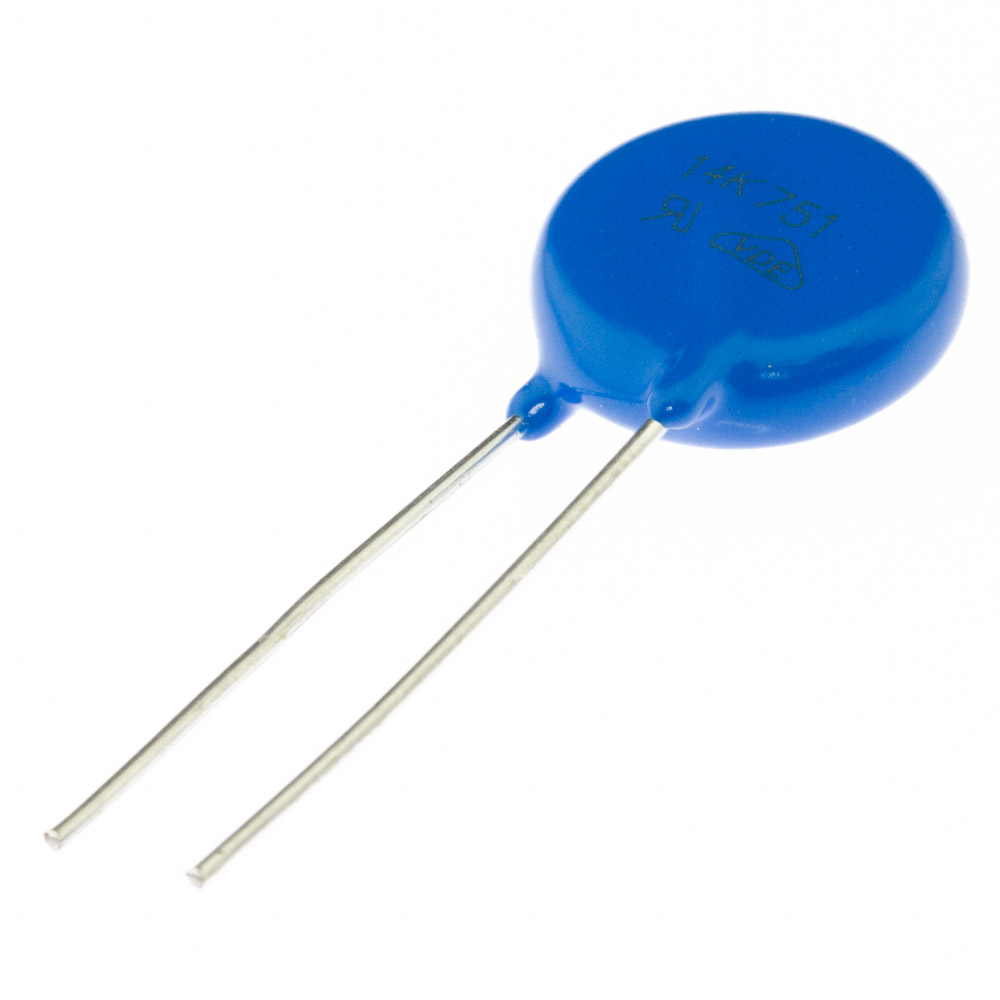

Варистор выводной KSE-14K751
В наличии
На своём складе
3 120 шт.
Норм. уп.: 250
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 6,18 |
| от 60 | 5,93 |
| от 120 | 5,77 |
| от 200 | 5,64 |
Описание
Варистор выводной KSE-14K751 от KEEN SIDE — металлооксидный компонент для защиты цепей от перенапряжений. Рассчитан на рабочее напряжение 460 В (AC) и 615 В (DC), выдерживает импульсные токи до 143 А. Энергия поглощения — 210 Дж, диаметр диска 14 мм, выводы с шагом 7,5 мм для монтажа в отверстия. Применяется в промышленной автоматике и блоках питания для защиты от импульсных помех.
Технические характеристики
| Энергия | 210 Дж |
| Серия | 14K |
| Ток IP | 50A |
| Vc voltage | 1240V |
| Напряжение DC | 615 В |
| Ёмкость | 270 пФ |
| Артикул | KSE-14K751 |
| Ном. мощность | 0.6W |
| Тип корпуса | Radial Leaded |
| Пиковый ток | 143 А |
| Материал корпуса | Nickel Plated |
| Тип компонента | Metal Oxide Varistor |
| Материал выводов | Tin Plated |
| Напряжение AC RMS | 460 В |
| Шаг выводов | 7.5 |
| Ток утечки | 20 мкА |
| Напряжение фиксации | 1240 В |
| Диаметр диска, мм | 14 |
| Диаметр вывода | 0.8 |
| Напряжение варистора | 750(675-825) В |
| Типовая емкость | 270pF |
| Package height max mm | 20 |
| Напряжение варистора V1mA | 750V (675-825V range) |
| Surge life test cycles | 10000 |
| Макс. энергия (стандарт) | 143J |
| Package diameter max mm | 16.5 |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Ток испытания на импульсную стойкость | 75A (8/20μsec) |
| Макс. напряжение фиксации | 1240V |
| Ном. напряжение варистора | 750V |
| Макс. энергия высокого импульса | 210J |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -55°C |
| Допуск напр. варистора | ±10% |
| Макс. допустимое напряжение AC | 460V |
| Макс. допустимое напряжение DC | 615V |
| Typical capacitance frequency | 1kHz |
| Surge life voltage change tolerance | ≤±10% |
| Стойкость к импульсному току (стандарт) | 4500A |
| Стойкость к импульсному току (высокий) | 6000A |
| Допуск, % | 10 |
| Емкость пФ | 270 |
| Импульсный ток 8/20 мкс (станд.), А | 4500 |
| Макс. импульсный ток 8/20 мкс, А | 6000 |
| Макс. рабочее напряжение AC, В | 460 |
| Макс. рабочее напряжение DC, В | 615 |
| Макс. температура хранения, °C | 125 |
| Мин. температура хранения, °C | -55 |
| Мощность, Вт | 0,6 |
| Напряжение ограничения, В | 1240 |
| Напряжение, В | 750 |
| Тип монтажа | Выводной |
| Ток измерения ограничения, А | 50 |
| Ток, А | 6000 |
| Толщина макс., мм | 8,1 |
| Энергия 10/1000 мкс, Дж | 143 |
| Энергия 2 мс, Дж | 210 |
| V1mA макс., В | 825 |
| V1mA мин., В | 675 |
| Рабочая температура | -55…+85 °C |
