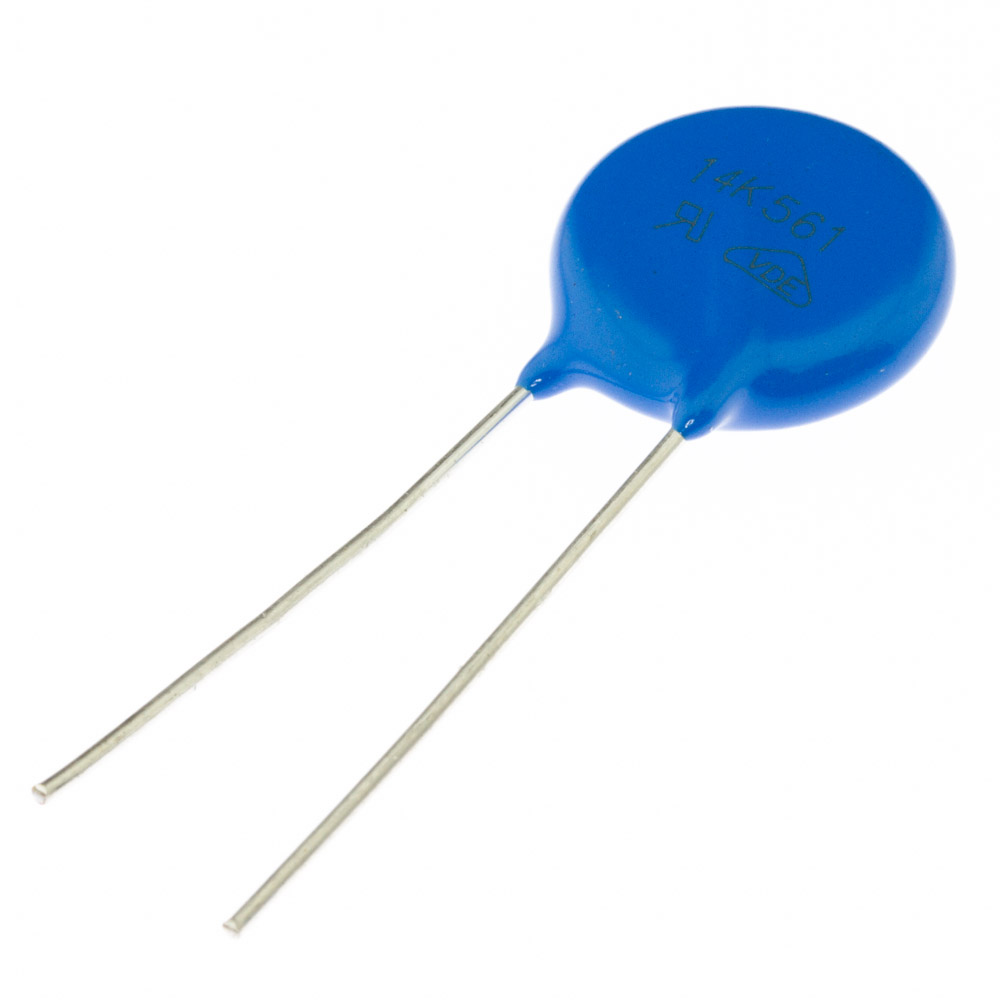

Варистор выводной KSE-14K561
В наличии
На своём складе
2 380 шт.
Норм. уп.: 250
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 5,26 |
| от 60 | 5,05 |
| от 120 | 4,91 |
| от 200 | 4,81 |
Описание
Варистор выводной KSE-14K561 от KEEN SIDE — надежная защита цепей от импульсных перенапряжений. Компонент в радиальном корпусе с диаметром диска 14 мм рассчитан на рабочее напряжение 460 В постоянного или 350 В переменного тока. Энергопоглощение до 185 Дж и пиковый ток 125 А обеспечивают быстрый отклик на броски напряжения без последующего тока. Применяется в промышленной автоматике и блоках питания для защиты от грозовых разрядов и коммутационных помех.
Технические характеристики
| Энергия | 185 Дж |
| Серия | 14K |
| Особенности | Wide operating voltage range, Fast responding to transient over-voltage, Large absorbing transient energy capability, Low clamping ratio, No following-on current |
| Тип монтажа | Выводной |
| Напряжение DC | 460 В |
| Ёмкость | 360 пФ |
| Покрытие выводов | Tin plated |
| Артикул | KSE-14K561 |
| Ном. мощность | 0.6W |
| Расстояние между выводами | 7.5mm |
| Тип корпуса | Radial leaded |
| Пиковый ток | 125 А |
| Материал корпуса | Nickel plated |
| Диаметр диска | 14mm |
| Диаметр вывода | 0.8mm |
| Время отклика | Fast |
| Maximum height | 20mm |
| Напряжение AC RMS | 350 В |
| Ток утечки | 20 мкА |
| Напряжение фиксации | 925V |
| Напряжение варистора | 560(504-616) В |
| Maximum thickness | 7.3mm |
| Емкость на 1 кГц | 360pF |
| Maximum body diameter | 16.5mm |
| Диапазон напряжения варистора | 504V to 616V |
| Номинальное напряжение варистора | 560V |
| Энергия 10/1000 мкс станд. | 125J |
| Диап. темп. хр. | -55°C to +125°C |
| Допуск напр. варистора | ±10% |
| Энергия 10/1000 мкс выс. импульс | 185J |
| Рабочая температура | -55…+85 °C |
| Макс. допустимое напряжение AC | 350V |
| Макс. допустимое напряжение DC | 460V |
| Surge current 8 20us standard | 4500A |
| Surge current 8 20us high surge | 6000A |
| Допуск, % | 10 |
| Емкость пФ | 360 |
| Импульсный ток 8/20 мкс (станд.), А | 4500 |
| Макс. импульсный ток 8/20 мкс, А | 6000 |
| Макс. рабочее напряжение AC, В | 350 |
| Макс. рабочее напряжение DC, В | 460 |
| Макс. температура хранения, °C | 125 |
| Мин. температура хранения, °C | -55 |
| Мощность, Вт | 0,6 |
| Напряжение варистора V1mA, В | 560 |
| Напряжение ограничения, В | 925 |
| Напряжение, В | 560 |
| Ток измерения ограничения, А | 50 |
| Ток, А | 6000 |
| Толщина макс., мм | 7,3 |
| Энергия 10/1000 мкс, Дж | 125 |
| Энергия 2 мс, Дж | 185 |
| V1mA макс., В | 616 |
| V1mA мин., В | 504 |
