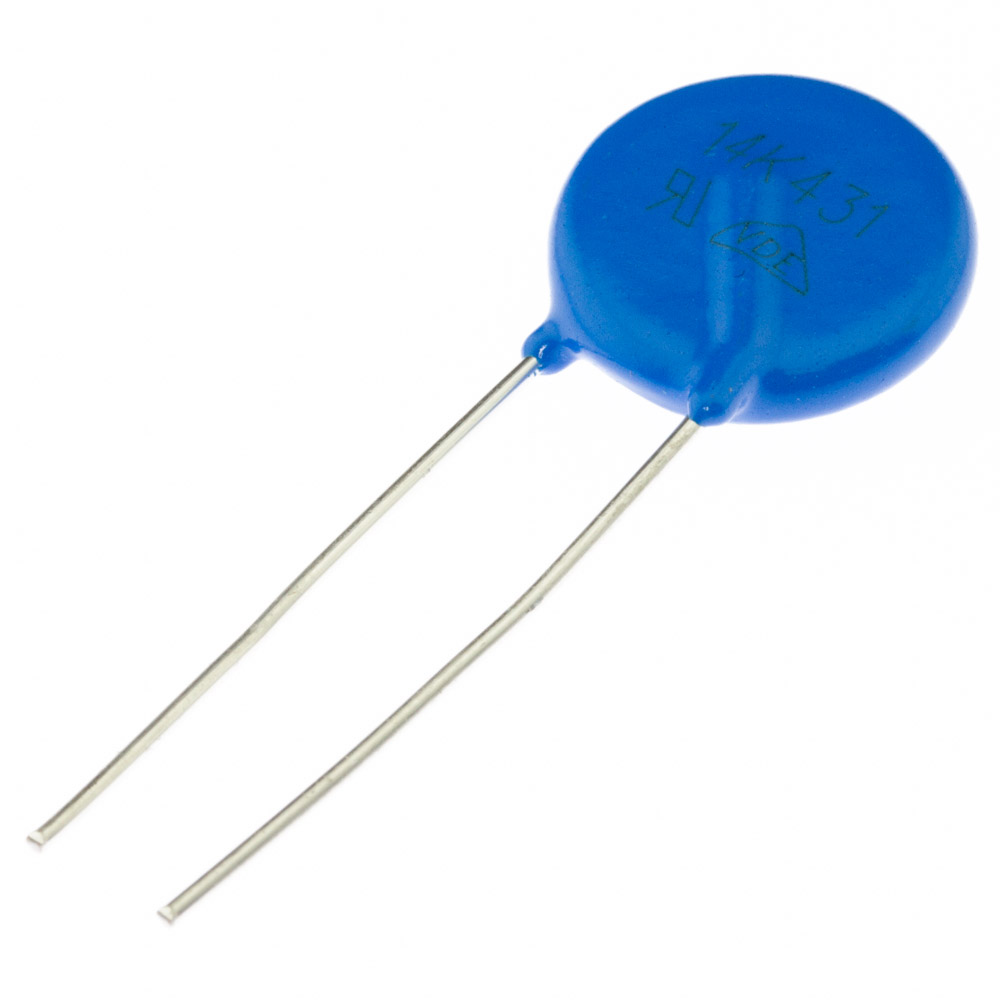

Варистор выводной KSE-14K431
В наличии
На своём складе
16 813 шт.
Норм. уп.: 250
У поставщиков
225 шт.
Норм. уп.: 250
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 4,88 |
| от 60 | 4,69 |
| от 120 | 4,56 |
| от 200 | 4,46 |
Цены поставщиков
Склад 2
В наличии:225 шт
Срок поставки: до 2 недель
Норм. уп.: 250
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 4,88 |
| от 60 | 4,69 |
| от 120 | 4,56 |
| от 200 | 4,46 |
Описание
Варистор выводной KSE-14K431 от KEEN SIDE — металлооксидный компонент для защиты цепей от перенапряжений. Рассчитан на рабочее напряжение 350 В постоянного или 275 В переменного тока, выдерживает импульсные токи до 115 А и пиковую энергию 155 Дж. Быстродействующий (отклик менее наносекунды), в корпусе с радиальными выводами диаметром 14 мм для монтажа в отверстия (THT). Применяется в импульсных блоках питания, промышленной автоматике и бытовой технике для защиты от скачков напряжения.
Технические характеристики
| Тип | Metal Oxide Varistor |
| Энергия | 155 Дж |
| Тип монтажа | Выводной |
| Напряжение DC | 350 В |
| Ёмкость | 460 пФ |
| Артикул | KSE-14K431 |
| Ном. мощность | 0.6W |
| Покрытие корпуса | Nickel |
| Покрытие выводов | Tin |
| Расстояние между выводами | 7.5mm (typical D1) |
| Пиковый ток | 115 А |
| Диаметр диска | 14mm |
| Диаметр вывода | 0.8mm |
| Тип упаковки | Radial leaded |
| Время отклика | Fast (sub-nanosecond) |
| Толщина корпуса | 6.7mm |
| Clamping ratio | Low |
| Напряжение AC RMS | 275 В |
| Ток утечки | 20 мкА |
| Surge life test | 150A (8/20μs), 10000 pulses (for 14K series 820K-182K) |
| Напряжение фиксации | 710V (typical at 50A) |
| Кол-во в упаковке | 500 pieces per box |
| Напряжение варистора | 430V (387~473V at 1mA) |
| Maximum dimensions | Макс. высота: 20mm; Длина вывода мин.: 20mm; Макс. диаметр корпуса: 16.5mm; Lead length straight min: 15mm; Макс. высота с выводами: 21mm |
| Capacitance at 1kHz | 460pF |
| No follow on current | Да |
| Max allowable ac voltage | 275V |
| Max allowable dc voltage | 350V |
| Энергия 10/1000 мкс станд. | 115J |
| Диап. темп. хр. | -55°C to +125°C |
| Допуск напр. варистора | ±10% (K) |
| Энергия 10/1000 мкс выс. импульс | 155J |
| Рабочая температура | -55…+85 °C |
| Стойкость к импульсному току (стандарт) | 4500A (8/20μs) |
| Стойкость к импульсному току (высокий) | 6000A (8/20μs) |
| Допуск, % | 10 |
| Емкость пФ | 460 |
| Импульсный ток 8/20 мкс (станд.), А | 4500 |
| Макс. импульсный ток 8/20 мкс, А | 6000 |
| Макс. рабочее напряжение AC, В | 275 |
| Макс. рабочее напряжение DC, В | 350 |
| Макс. температура хранения, °C | 125 |
| Мин. температура хранения, °C | -55 |
| Мощность, Вт | 0,6 |
| Напряжение варистора V1mA, В | 430 |
| Напряжение ограничения, В | 710 |
| Напряжение, В | 430 |
| Ток измерения ограничения, А | 50 |
| Ток, А | 6000 |
| Толщина макс., мм | 6,7 |
| Энергия 10/1000 мкс, Дж | 115 |
| Энергия 2 мс, Дж | 155 |
| V1mA макс., В | 473 |
| V1mA мин., В | 387 |
