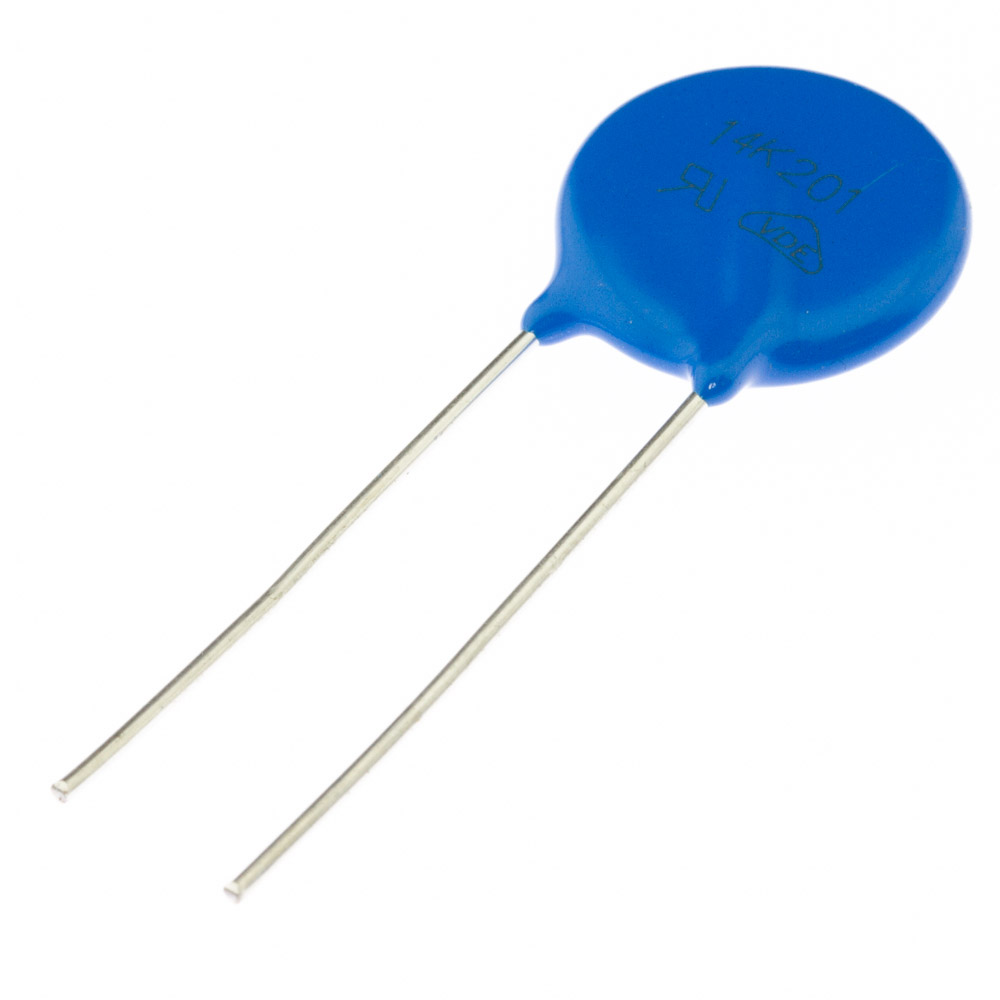

Варистор выводной KSE-14K201
В наличии
На своём складе
1 595 шт.
Норм. уп.: 250
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 4,80 |
| от 60 | 4,61 |
| от 120 | 4,48 |
| от 200 | 4,39 |
Описание
Варистор выводной KSE-14K201 от KEEN SIDE — дисковый компонент диаметром 14 мм для защиты цепей от перенапряжений. Рабочее напряжение до 170 В постоянного тока, выдерживает импульсные токи до 57 А и пиковую энергию 70 Дж. Монтаж в отверстия (THT), корпус с никелированными выводами. Подходит для защиты блоков питания и промышленной автоматики.
Технические характеристики
| Энергия | 70 Дж |
| Серия | 14K |
| Diameter1 | 7.5mm |
| Макс. высота | 20mm |
| Мин. длина | 20.0mm |
| Напряжение DC | 170 В |
| Ёмкость | 1000 пФ |
| Height1 max | 21.0mm |
| Length1 min | 15.0mm |
| Артикул | KSE-14K201 |
| Ном. мощность | 0.6W |
| Макс. диаметр | 16.5mm |
| Тип корпуса | Radial Leaded |
| Пиковый ток | 57 А |
| Материал корпуса | Nickel Plated |
| Current at vp | 50A |
| Диаметр диска | 14mm |
| Диаметр вывода | 0.8mm |
| Тип монтажа | THT |
| Макс. толщина | 5.0mm |
| Тип компонента | Metal Oxide Varistor |
| Lead diameter1 | 1.4mm |
| Материал выводов | Tin Plated |
| Макс. AC напр. | 130V |
| Max voltage dc | 170V |
| Срок хранения | 1 year |
| Напряжение AC RMS | 130 В |
| Ток утечки | 20 мкА |
| Напряжение фиксации | 340 В |
| Вариант упаковки | коробка |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Напряжение варистора | 200(185-225) В |
| Циклы импульсной стойкости | 10000 |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -55°C |
| Количество в упаковке | 500 |
| Max energy standard | 57.0J |
| Типовая емкость | 1000pF |
| Макс. напряжение фиксации | 340V |
| Частота емкости | 1kHz |
| Max energy high surge | 70.0J |
| Напряжение варистора V1mA | 200V |
| Диапазон напряжения варистора | 180V to 220V |
| Спецификация упаковки | 1000 |
| Ток испытания на импульсную стойкость | 75A |
| Форма импульса теста на стойкость | 8/20μsec |
| Номинальное напряжение варистора | 200V |
| Допуск напр. варистора | 10% |
| Storage conditions temp max | +40°C |
| Storage conditions temp min | -10°C |
| Storage conditions humidity max | 75%RH |
| Стойкость к импульсному току (стандарт) | 4500A |
| Стойкость к импульсному току (высокий) | 6000A |
| Допуск, % | 10 |
| Емкость пФ | 1000 |
| Импульсный ток 8/20 мкс (станд.), А | 4500 |
| Макс. импульсный ток 8/20 мкс, А | 6000 |
| Макс. рабочее напряжение AC, В | 130 |
| Макс. рабочее напряжение DC, В | 170 |
| Макс. температура хранения, °C | 125 |
| Мин. температура хранения, °C | -55 |
| Мощность, Вт | 0,6 |
| Напряжение ограничения, В | 340 |
| Напряжение, В | 200 |
| Ток измерения ограничения, А | 50 |
| Ток, А | 6000 |
| Толщина макс., мм | 5 |
| Энергия 10/1000 мкс, Дж | 57 |
| Энергия 2 мс, Дж | 70 |
| V1mA макс., В | 220 |
| V1mA мин., В | 180 |
| Рабочая температура | -55…+85 °C |
