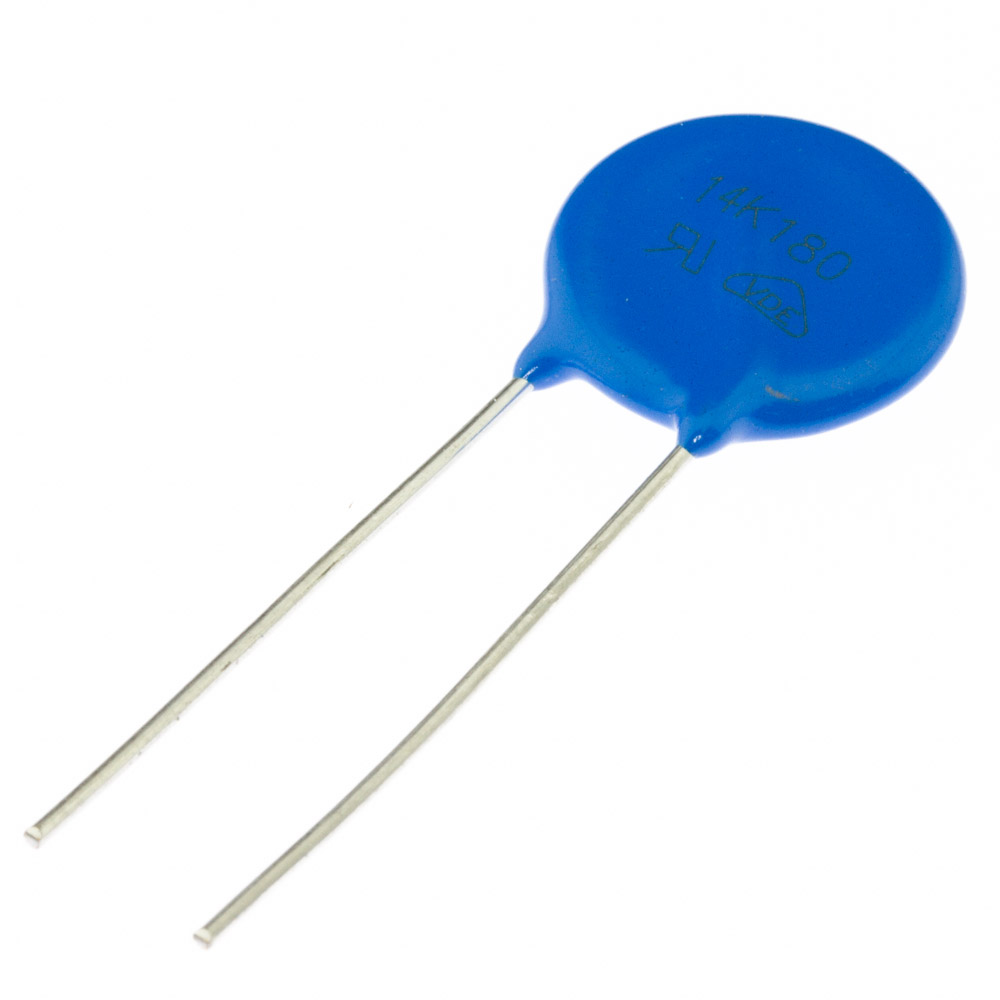

Варистор выводной KSE-14K180
В наличии
На своём складе
3 985 шт.
Норм. уп.: 250
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 5,06 |
| от 60 | 4,86 |
| от 120 | 4,70 |
| от 200 | 4,60 |
Описание
Варистор выводной KSE-14K180 от KEEN SIDE — металлооксидный компонент для защиты цепей от перенапряжений. Рабочее напряжение 14 В постоянного или 11 В переменного тока, энергия поглощения до 7 Дж. Диск диаметром 14 мм с осевыми выводами, пиковый ток до 4 А. Применяется в импульсных блоках питания и бытовой электронике для защиты от скачков напряжения.
Технические характеристики
| Энергия | 7 Дж |
| Серия | 14K Series |
| Макс. высота | 20mm |
| Напряжение DC | 14 В |
| Ёмкость | 11100 пФ |
| Ном. мощность | 0.1W |
| Расстояние между выводами | 7.5mm |
| Тип корпуса | Radial Leaded |
| Пиковый ток | 4 А |
| Материал корпуса | Nickel Plated |
| Диаметр диска | 14mm |
| Диаметр вывода | 0.8mm |
| Название компонента | KSE-14K180 |
| Тип компонента | Metal Oxide Varistor |
| Материал выводов | Tin Plated |
| Package option | коробка |
| Напряжение AC RMS | 11 В |
| Длина вывода мин. | 20.0mm |
| Ток утечки | 10 мкА |
| Напряжение фиксации | 36 В |
| Кол-во в упаковке | 500 |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Напряжение варистора | 18(15-21.6) В |
| Макс. диаметр корпуса | 16.5mm |
| Толщина корпуса макс. | 4.5mm |
| Макс. рабочая температура | +85°C |
| Мин. рабочая температура | -55°C |
| Типовая емкость | 11100pF |
| Height with leads max | 21.0mm |
| Package specification | 1000 |
| Напряжение варистора V1mA | 18V |
| Диапазон напряжения варистора | 15V to 21.6V |
| Макс. энергия (стандарт) | 4.0J |
| No radioactive material | Да |
| Ток испытания на импульсную стойкость | 75A |
| Maximum clamping current | 10A |
| Макс. напряжение фиксации | 36V |
| Ном. напряжение варистора | 18V |
| Surge life test impulses | 10000 |
| Форма импульса теста на стойкость | 8/20μs |
| Макс. энергия высокого импульса | 7.0J |
| Изменение напряжения | ±10% |
| Lead length below body min | 15.0mm |
| Допуск напр. варистора | 10% |
| Макс. допустимое напряжение AC | 11V |
| Макс. допустимое напряжение DC | 14V |
| Typical capacitance frequency | 1kHz |
| Стойкость к импульсному току (стандарт) | 1000A |
| Стойкость к импульсному току (высокий) | 2000A |
| Допуск, % | 10 |
| Емкость пФ | 11100 |
| Импульсный ток 8/20 мкс (станд.), А | 1000 |
| Макс. импульсный ток 8/20 мкс, А | 2000 |
| Макс. рабочее напряжение AC, В | 11 |
| Макс. рабочее напряжение DC, В | 14 |
| Макс. температура хранения, °C | 125 |
| Мин. температура хранения, °C | -55 |
| Мощность, Вт | 0,1 |
| Напряжение ограничения, В | 36 |
| Напряжение, В | 18 |
| Тип монтажа | Выводной |
| Ток измерения ограничения, А | 10 |
| Ток, А | 2000 |
| Толщина макс., мм | 4,5 |
| Энергия 10/1000 мкс, Дж | 4 |
| Энергия 2 мс, Дж | 7 |
| V1mA макс., В | 21,6 |
| V1mA мин., В | 15 |
| Рабочая температура | -55…+85 °C |
