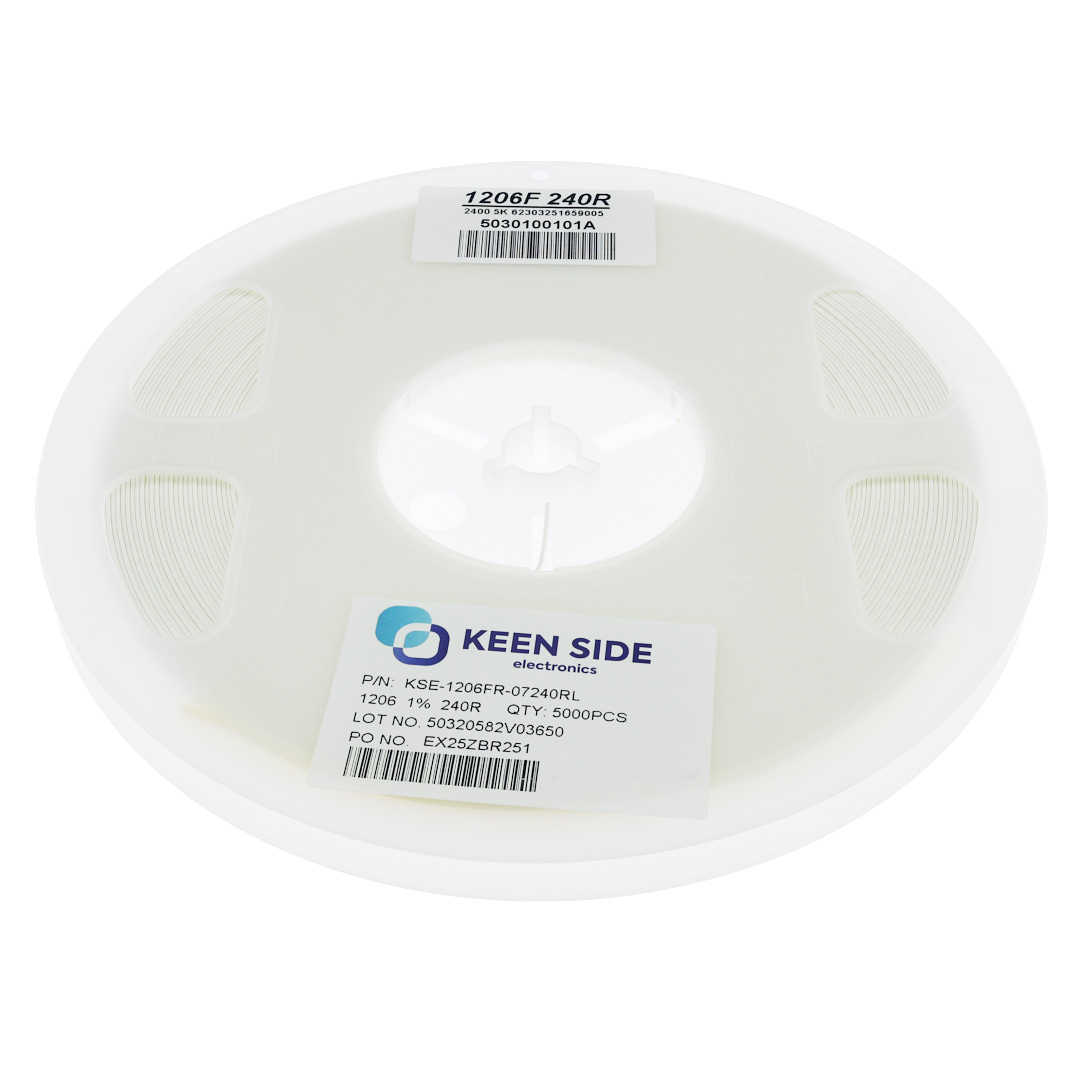

Резистор постоянный SMD KSE-1206FR-07240RL RC1% 240 Ом
В наличии
На своём складе
29 900 шт.
Норм. уп.: 5000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,17 |
| от 800 | 0,16 |
| от 2 000 | 0,15 |
| от 4 000 | 0,15 |
Описание
Резистор постоянный SMD 240 Ом от производителя KEEN SIDE. Компонент выполнен в корпусе 1206, рассчитан на максимальное рабочее напряжение 200 В и имеет допуск ±1%. Применяется в промышленной автоматике и бытовой электронике для ограничения тока и делителей напряжения.
Технические характеристики
| RoHS | yes (Lead free L) |
| Размер | 1206 |
| Маркировка | 4-digit code (240R = 240Ω) or E-96 coding for 0603±1% but 1206 uses 4-digit |
| Корпус | 1206 |
| Монтаж | SMD |
| Стандарт | JIS C 5201 / MIL-STD-202G / IEC 60115-1 |
| Срок службы под нагрузкой | ΔR ≤ ±(1%+0.05Ω) for F tolerance |
| Упаковка | Tape and Reel (R-07) |
| Допуск | 1 % |
| Размеры | Ширина: 1.55±0.10 mm; Длина: 3.10±0.10 mm; Толщина: 0.55±0.10 mm; Ширина вывода C: 0.45±0.20 mm; Длина вывода D: 0.40±0.20 mm |
| Сопротивление | 240 Ом |
| Артикул | KSE-1206FR-07240RL |
| Паяемость | over 95% termination covered |
| Reel dimensions | per EIA RS-481 |
| Прочность на изгиб | ΔR ≤ ±(0.5%+0.05Ω) for F tolerance, bend 3mm |
| Сопротивление перемычки | <50mΩ |
| Температурный цикл | ΔR ≤ ±(0.5%+0.05Ω) for F tolerance |
| Ток перемычки макс. | 2A |
| Нагрузочный ресурс при влажности | ΔR ≤ ±(1%+0.05Ω) for F tolerance |
| Макс. рабочее напряжение | 200V |
| Мощность при 70°C | 0.25W (1/4W) |
| Кратковременная перегрузка | ΔR ≤ ±(1%+0.05Ω) for F tolerance |
| Макс. перенапр. | 400V |
| Сопр. изоляции | >1000MΩ |
| Термостойкость пайки | ΔR ≤ ±(0.5%+0.05Ω) for F tolerance |
| Рабочая температура | -55…+155 °C |
| Temperature coefficient of resistance | ±100ppm/°C (for 10Ω~1MΩ) |
| Мощность | 0,25 Вт |
| Длина, мм | 3,1 |
| Напряжение, В | 7,7 |
| Перегрузочное напряжение, В | 19,4 |
| ТКС, ppm/°C | 100 |
| Толщина мм | 0,55 |
| Ширина, мм | 1,55 |
