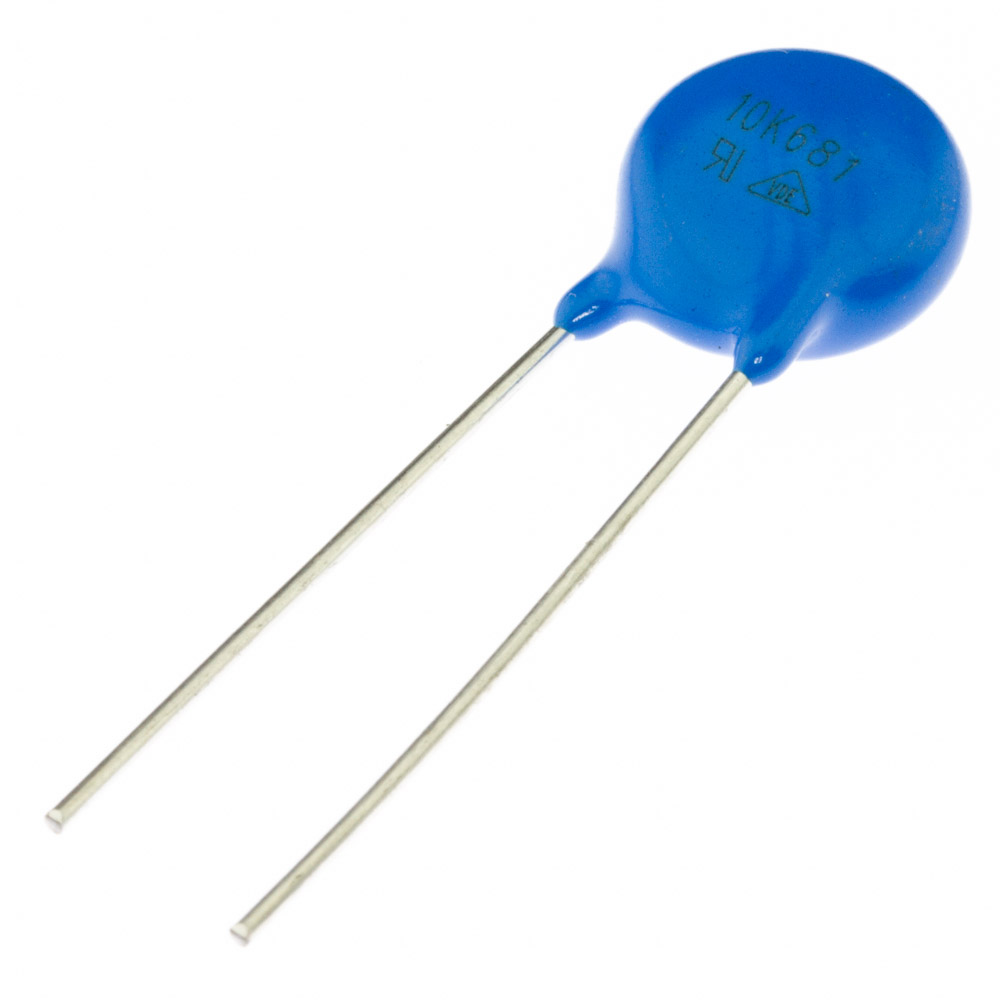

Варистор выводной KSE-10K681
В наличии
На своём складе
8 159 шт.
Норм. уп.: 500
У поставщиков
50 шт.
Норм. уп.: 500
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 3,49 |
| от 200 | 3,35 |
| от 400 | 3,26 |
| от 1 000 | 3,22 |
Цены поставщиков
Склад 2
В наличии:50 шт
Срок поставки: до 2 недель
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 3,49 |
| от 200 | 3,35 |
| от 400 | 3,26 |
| от 1 000 | 3,22 |
Описание
Варистор выводной KSE-10K681 от KEEN SIDE — металлооксидный компонент для защиты цепей от импульсных перенапряжений. Диск диаметром 10 мм рассчитан на рабочее напряжение 560 В постоянного тока, выдерживает импульсный ток до 2500 А и энергию до 98 Дж. Применяется в промышленной автоматике, блоках питания и бытовой электронике для ограничения скачков напряжения.
Технические характеристики
| D1 mm | 7.5 |
| Энергия | 98 Дж |
| Серия | 10K |
| D max mm | 9.0 |
| H max mm | 12.0 |
| L min mm | 20.0 |
| T max mm | 6.5 |
| H1 max mm | 13.5 |
| L1 min mm | 15.0 |
| Напряжение DC | 560 В |
| Ёмкость | 150 пФ |
| Артикул | KSE-10K681 |
| Ном. мощность | 0.4W |
| Покрытие корпуса | Nickel Plated |
| Тип корпуса | Radial Leaded |
| Пиковый ток | 2500 А |
| Тип продукта | Metal Oxide Varistor |
| Диаметр диска | 10mm |
| Покрытие выводов | Tin Plated |
| D tolerance mm | ±0.05 |
| Package option | коробка |
| Напряжение AC RMS | 420 В |
| D1 tolerance mm | ±0.4 |
| Ток утечки | 20 мкА |
| Напряжение фиксации | 1120 В |
| Кол-во в упаковке | 500 |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Напряжение варистора | 680 В |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -55°C |
| Max energy standard | 70.0J |
| Типовая емкость | 150pF |
| Макс. напряжение фиксации | 1120V |
| Частота емкости | 1kHz |
| Max energy high surge | 98.0J |
| Package specification | 1000 |
| Напряжение варистора V1mA | 680V |
| Surge life test cycles | 10000 |
| Диапазон напряжения варистора | 612-748V |
| No radioactive material | Да |
| Ток испытания на импульсную стойкость | 100A |
| Форма импульса теста на стойкость | 8/20μsec |
| Max allowable voltage vac | 420V |
| Max allowable voltage vdc | 560V |
| Изменение напряжения | ≤±10% |
| Допуск напр. варистора | ±10% |
| Стойкость к импульсному току (стандарт) | 2500A |
| Стойкость к импульсному току (высокий) | 3500A |
| Допуск, % | 10 |
| Емкость пФ | 150 |
| Импульсный ток 8/20 мкс (станд.), А | 2500 |
| Макс. импульсный ток 8/20 мкс, А | 3500 |
| Макс. рабочее напряжение AC, В | 420 |
| Макс. рабочее напряжение DC, В | 560 |
| Макс. температура хранения, °C | 125 |
| Мин. температура хранения, °C | -55 |
| Мощность, Вт | 0,4 |
| Напряжение ограничения, В | 1120 |
| Напряжение, В | 680 |
| Тип монтажа | Выводной |
| Ток измерения ограничения, А | 25 |
| Ток, А | 3500 |
| Толщина макс., мм | 6,5 |
| Энергия 10/1000 мкс, Дж | 70 |
| Энергия 2 мс, Дж | 98 |
| V1mA макс., В | 748 |
| V1mA мин., В | 612 |
| Рабочая температура | -55…+85 °C |
