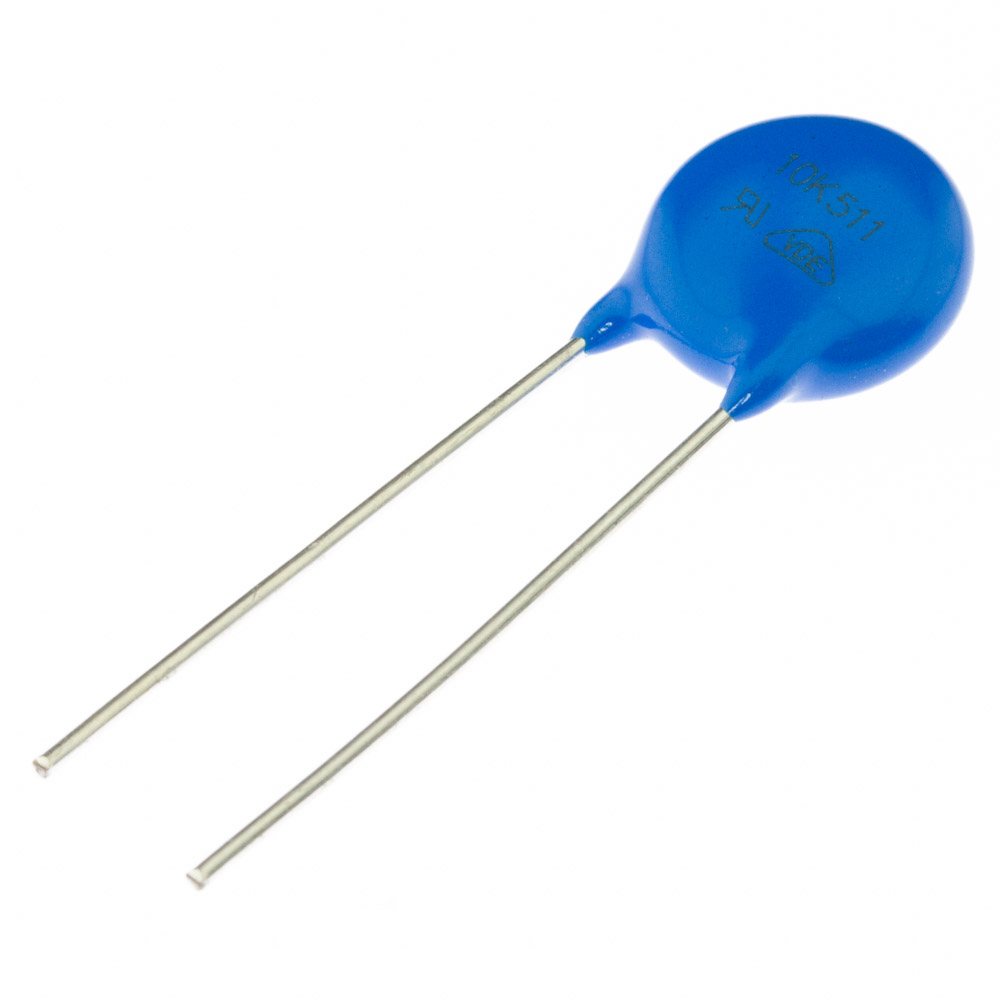

Варистор выводной KSE-10K511
В наличии
На своём складе
5 069 шт.
Норм. уп.: 500
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 3,06 |
| от 200 | 2,95 |
| от 400 | 2,87 |
| от 1 000 | 2,83 |
Описание
Варистор выводной KSE-10K511 от KEEN SIDE — оксидно-металлический компонент для защиты цепей от перенапряжений. Рассчитан на рабочее напряжение 320 В AC / 415 В DC, выдерживает импульсные токи до 2500 А и запасает энергию 90 Дж. Выполнен в радиальном выводном корпусе с шагом 7,5 мм для монтажа в отверстия. Применяется в блоках питания, промышленной автоматике и бытовой технике для защиты от скачков сети.
Технические характеристики
| Тип | Metal Oxide Varistor |
| Энергия | 90 Дж |
| Серия | 10K |
| Корпус | Radial Leaded |
| Тип монтажа | Выводной |
| Макс. высота | 12.0mm |
| Напряжение DC | 415 В |
| Ёмкость | 200 пФ |
| Артикул | KSE-10K511 |
| Ном. мощность | 0.4W |
| Расстояние между выводами | 7.5mm |
| Пиковый ток | 2500 А |
| Материал корпуса | Nickel Plated |
| Диаметр диска | 10mm |
| Диаметр вывода | 0.6mm |
| Материал выводов | Tin Plated |
| Время отклика | Fast |
| Толщина корпуса | 6.2mm |
| Срок хранения | 1 year |
| Напряжение AC RMS | 320 В |
| Длина вывода мин. | 20.0mm |
| Ток утечки | 20 мкА |
| Ток фиксации | 25A |
| Напряжение фиксации | 845V |
| Напряжение варистора | 510V |
| Макс. диаметр корпуса | 9.0mm |
| Циклы импульсной стойкости | 10000 |
| Surge life current | 100A |
| Тип. емкость | 200pF |
| Surge life waveform | 8/20μs |
| Диапазон напряжения варистора | 459V to 561V |
| Lead length trimmed min | 15.0mm |
| No following on current | Да |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Макс. высота с выводами | 13.5mm |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -55°C |
| Capacitance test frequency | 1kHz |
| Energy absorption standard | 70J |
| Maximum surge current high | 3500A |
| Допуск напр. варистора | ±10% |
| Storage conditions humidity | ≤75%RH |
| Energy absorption high surge | 90J |
| Макс. допустимое AC напряжение | 320V |
| Макс. допустимое DC напряжение | 415V |
| Maximum surge current standard | 2500A |
| Storage conditions temperature | -10°C to +40°C |
| Предел изменения напряжения | ±10% |
| Допуск, % | 10 |
| Емкость пФ | 200 |
| Импульсный ток 8/20 мкс (станд.), А | 2500 |
| Макс. импульсный ток 8/20 мкс, А | 3500 |
| Макс. рабочее напряжение AC, В | 320 |
| Макс. рабочее напряжение DC, В | 415 |
| Макс. температура хранения, °C | 125 |
| Мин. температура хранения, °C | -55 |
| Мощность, Вт | 0,4 |
| Напряжение варистора V1mA, В | 510 |
| Напряжение ограничения, В | 845 |
| Напряжение, В | 510 |
| Ток измерения ограничения, А | 25 |
| Ток, А | 3500 |
| Толщина макс., мм | 6,2 |
| Энергия 10/1000 мкс, Дж | 70 |
| Энергия 2 мс, Дж | 90 |
| V1mA макс., В | 561 |
| V1mA мин., В | 459 |
| Рабочая температура | -55…+85 °C |
