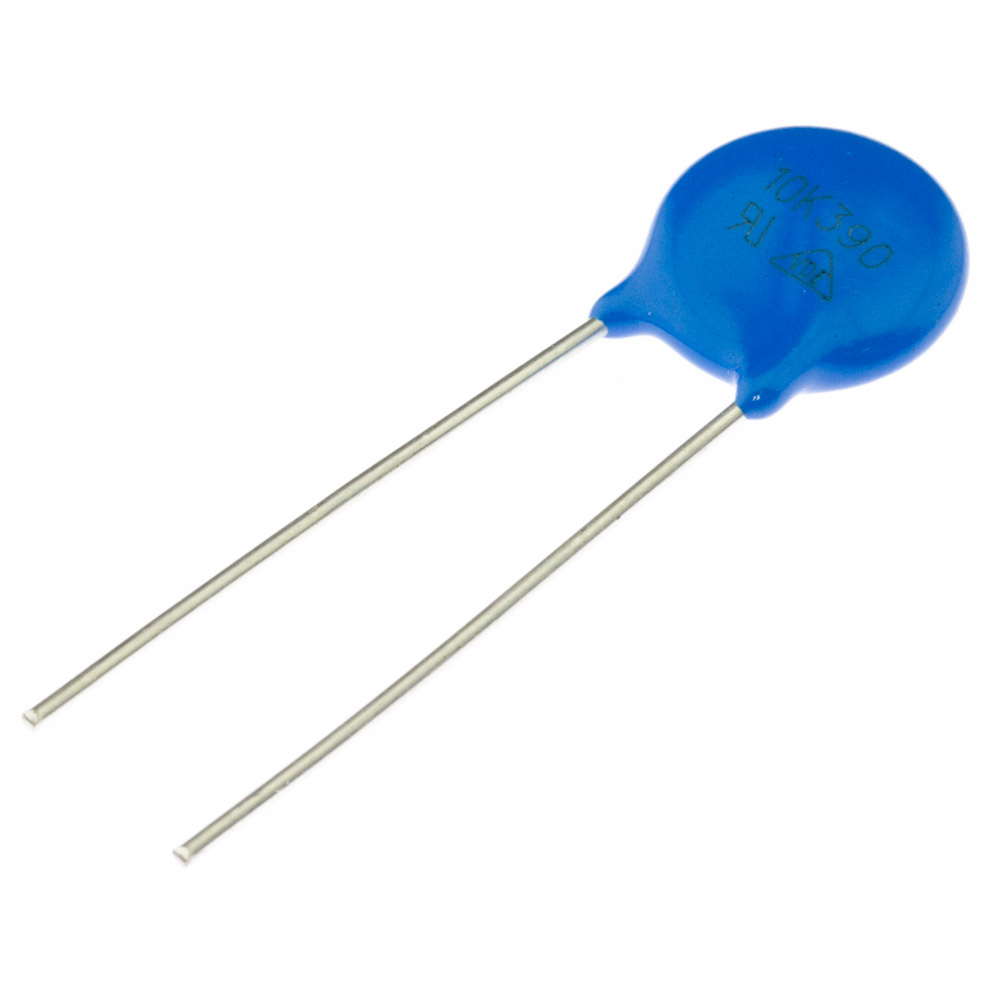

Варистор выводной KSE-10K390
В наличии
На своём складе
9 264 шт.
Норм. уп.: 500
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 4,16 |
| от 60 | 4,00 |
| от 120 | 3,86 |
| от 200 | 3,78 |
Описание
Варистор выводной KSE-10K390 от KEEN SIDE — металлооксидный компонент для защиты цепей от перенапряжений. Рассчитан на рабочее напряжение 25 В AC / 31 В DC, выдерживает импульсные токи до 500 А и поглощает энергию до 9 Дж. Выпускается в радиальном выводном корпусе с шагом выводов 7,5 мм для монтажа в отверстия (THT). Применяется в блоках питания, промышленной автоматике и бытовой электронике для защиты от скачков напряжения.
Технические характеристики
| Тип | Metal Oxide Varistor |
| Энергия | 9 Дж |
| Серия | 10K |
| Корпус | Radial Leaded |
| Тип монтажа | Выводной |
| Макс. высота | 12.0mm |
| Напряжение DC | 31 В |
| Ёмкость | 2400 пФ |
| Артикул | KSE-10K390 |
| Ном. мощность | 0.05W |
| Расстояние между выводами | 7.5mm |
| Пиковый ток | 500 А |
| Материал корпуса | Nickel Plated |
| Диаметр диска | 10mm |
| Диаметр вывода | 0.6mm |
| Материал выводов | Tin Plated |
| Толщина корпуса | 4.8mm |
| Напряжение AC RMS | 25 В |
| Длина вывода мин. | 20.0mm |
| Ток утечки | 10 мкА |
| Ток фиксации | 5A |
| Напряжение фиксации | 77V |
| Напряжение варистора | 39V |
| Макс. диаметр корпуса | 9.0mm |
| Maximum energy high | 9.0J |
| Типовая емкость | 2400pF |
| Диапазон напряжения варистора | 35V to 43V |
| Lead length trimmed min | 15.0mm |
| Макс. энергия (стандарт) | 4.6J |
| Макс. высота с выводами | 13.5mm |
| Диап. темп. хр. | -55°C to +125°C |
| Maximum surge current high | 1000A |
| Допуск напр. варистора | ±10% |
| Рабочая температура | -55…+85 °C |
| Макс. допустимое AC напряжение | 25V |
| Макс. допустимое DC напряжение | 31V |
| Maximum surge current standard | 500A |
| Допуск, % | 10 |
| Емкость пФ | 2400 |
| Импульсный ток 8/20 мкс (станд.), А | 500 |
| Макс. импульсный ток 8/20 мкс, А | 1000 |
| Макс. рабочее напряжение AC, В | 25 |
| Макс. рабочее напряжение DC, В | 31 |
| Макс. температура хранения, °C | 125 |
| Мин. температура хранения, °C | -55 |
| Мощность, Вт | 0,05 |
| Напряжение варистора V1mA, В | 39 |
| Напряжение ограничения, В | 77 |
| Напряжение, В | 39 |
| Ток измерения ограничения, А | 5 |
| Ток, А | 1000 |
| Толщина макс., мм | 4,8 |
| Энергия 10/1000 мкс, Дж | 4,6 |
| Энергия 2 мс, Дж | 9 |
| V1mA макс., В | 43 |
| V1mA мин., В | 35 |
