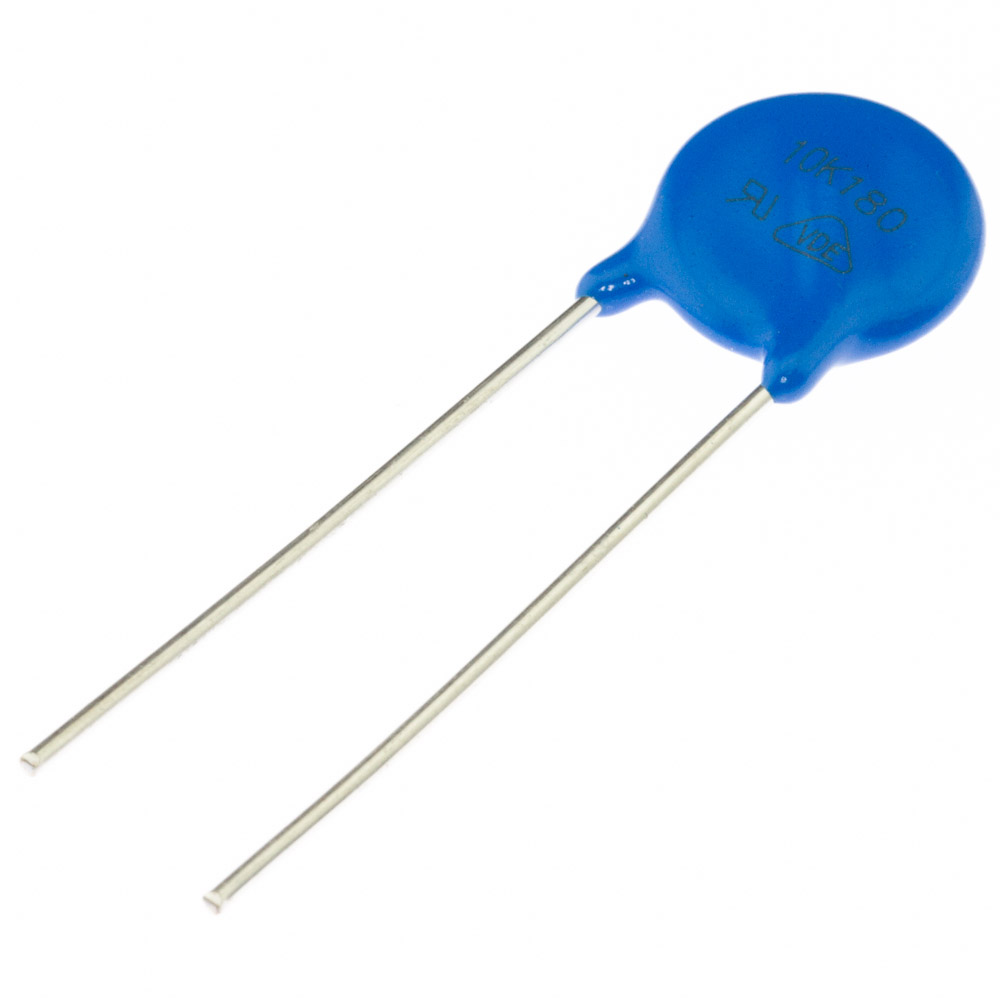

Варистор выводной KSE-10K180
В наличии
На своём складе
4 244 шт.
Норм. уп.: 500
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 4,16 |
| от 60 | 4,00 |
| от 120 | 3,86 |
| от 200 | 3,78 |
Описание
Варистор выводной KSE-10K180 от KEEN SIDE — металлооксидный компонент для защиты цепей от импульсных перенапряжений. Работает при напряжении 14 В постоянного или 11 В переменного тока, выдерживает импульсные токи до 500 А. Выпускается в радиальном выводном корпусе (THT) с диаметром диска 10 мм. Применяется в бытовой электронике и промышленной автоматике для защиты источников питания и контрольных цепей.
Технические характеристики
| Тип | Metal Oxide Varistor |
| Энергия | 3 Дж |
| Серия | 10K |
| Корпус | Radial leaded |
| Тип монтажа | Выводной |
| Напряжение DC | 14 В |
| Ёмкость | 5600 пФ |
| Артикул | KSE-10K180 |
| Ном. мощность | 0.05W |
| Пиковый ток | 500 А |
| Материал корпуса | Nickel Plated |
| Диаметр диска | 10mm |
| Материал выводов | Tin Plated |
| Время отклика | fast |
| Соотв. RoHS | Да |
| Напряжение AC RMS | 11 В |
| Lead diameter d | 0.6mm |
| Lead spacing d1 | 1.2mm |
| Ток утечки | 10 мкА |
| Body diameter d1 | 7.5mm |
| Напряжение фиксации | 36V at 5A |
| Напряжение варистора | 18 В |
| Body height h max | 12.0mm |
| Lead length l min | 20.0mm |
| Lead length l1 min | 15.0mm |
| Body diameter d max | 9.0mm |
| Емкость на 1 кГц | 5600pF |
| Body thickness t max | 4.5mm |
| Radioactive material | Нет |
| Напряжение варистора V1mA | 18V |
| No following on current | Да |
| Энергия 10/1000 мкс станд. | 2.1J |
| Диап. темп. хр. | -55°C to +125°C |
| Допуск напр. варистора | 15~21.6V |
| Энергия 10/1000 мкс выс. импульс | 3.0J |
| Рабочая температура | -55…+85 °C |
| Макс. допустимое напряжение DC | 14V |
| Maximum allowable voltage ac rms | 11V |
| Body height including lead h1 max | 13.5mm |
| Стойкость к импульсному току (стандарт) | 500A |
| Стойкость к импульсному току (высокий) | 1000A |
| Допуск, % | 10 |
| Емкость пФ | 5600 |
| Импульсный ток 8/20 мкс (станд.), А | 500 |
| Макс. импульсный ток 8/20 мкс, А | 1000 |
| Макс. рабочее напряжение AC, В | 11 |
| Макс. рабочее напряжение DC, В | 14 |
| Макс. температура хранения, °C | 125 |
| Мин. температура хранения, °C | -55 |
| Мощность, Вт | 0,05 |
| Напряжение ограничения, В | 36 |
| Напряжение, В | 18 |
| Ток измерения ограничения, А | 5 |
| Ток, А | 1000 |
| Толщина макс., мм | 4,5 |
| Энергия 10/1000 мкс, Дж | 2,1 |
| Энергия 2 мс, Дж | 3 |
| V1mA макс., В | 21,6 |
| V1mA мин., В | 15 |
