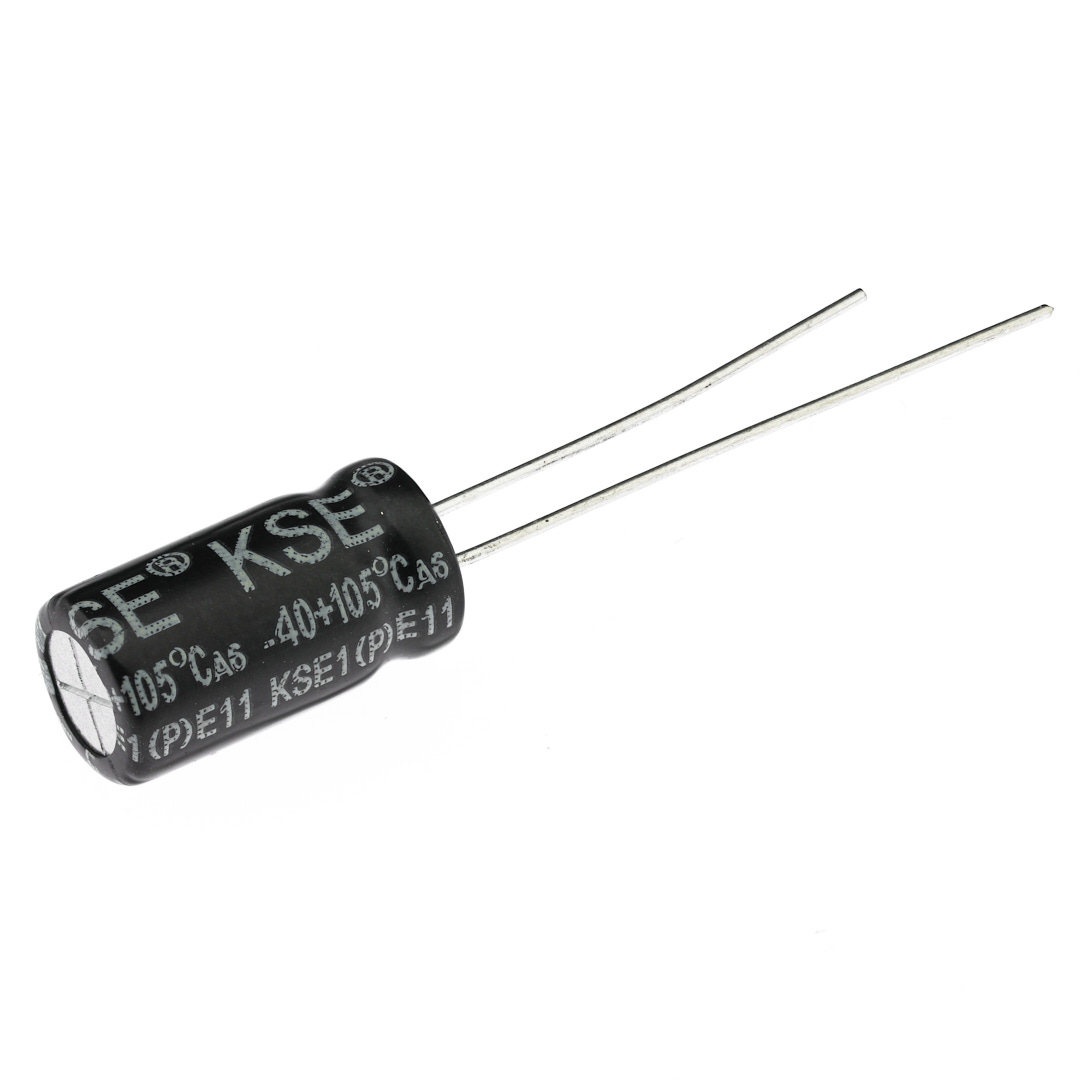

Конденсатор электролитический KSE-100UF-35V-0612-105
В наличии
На своём складе
28 320 шт.
Норм. уп.: 1000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 1,04 |
| от 800 | 0,97 |
| от 2 000 | 0,94 |
| от 4 000 | 0,93 |
Описание
Электролитический конденсатор KEEN SIDE на 100 мкФ с номинальным напряжением 35 В. Компонент в радиальном корпусе диаметром 6,3 мм и длиной 12 мм рассчитан на 2000 часов работы при 105 °C. Подходит для фильтрации в импульсных блоках питания (SMPS) и блоках питания ЖК-телевизоров.
Технические характеристики
| Серия | KSE1 |
| Корпус | Radial |
| Срок службы под нагрузкой | 2000 hours at 105°C with rated voltage and max ripple current |
| Срок хранения | 1000 hours at 105°C, no voltage |
| Ёмкость | 100 мкФ |
| Длина корпуса | 12mm |
| Предохранительный клапан | Yes (diameter ≥8mm, but case is 6.3mm so no vent) |
| Применение | LCD TV Power, SMPS |
| Расстояние между выводами | 2.5mm |
| Диаметр корпуса | 6.3mm |
| Диаметр вывода | 0.5mm |
| Тип монтажа | Through-hole (THT) |
| Номинальное напряжение | 35 В |
| Пульсирующий ток | 185mA rms at 105°C, 120Hz |
| Ток утечки | 35µA max (0.01CV or 3µA whichever greater, after 2 min at rated voltage, 20°C) |
| Соответствие RoHS | Да |
| Коэффициент рассеяния | 0.14 max at 120Hz, 20°C |
| Требования после испытания на срок службы | Ток утечки: ≤ initial spec; Capacitance change: within ±20% of initial; Коэффициент рассеяния: ≤200% of initial |
| Требования после испытания на срок хранения | Ток утечки: ≤200% of initial; Capacitance change: within ±20% of initial; Коэффициент рассеяния: ≤200% of initial |
| Допуск емкости | ±20% |
| Рабочая температура | -40…+105 °C |
| Отношение импедансов при низкой температуре | Z(-25°C)/Z(+20°C): 2; Z(-40°C)/Z(+20°C): 3 |
| Множитель частоты тока пульсаций | 1kHz: 1.2; 50Hz: 0.75; 10kHz: 1.25; 120Hz: 1; 20kHz+: 1.3 |
| Макс. ток пульсаций при 105°C, 120Гц | 185mA |
| Допуск | 20 % |
| Диаметр, мм | 6 |
| Длина, мм | 12 |
| Коэф. импеданса при -25°C | 2 |
| Коэф. импеданса при -40°C | 3 |
| Макс. коэфф. рассеяния | 0,14 |
| Ток пульсаций, мА | 185 |
| Формула тока утечки | LC<=0.01CV или 3мкА (что больше) |
