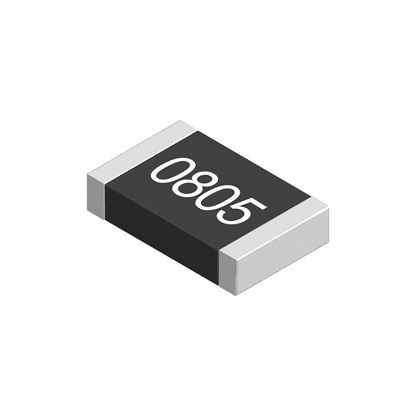

Резистор постоянный KSE-0805JR-0722RL RC5% 22 Ом
В наличии
На своём складе
52 000 шт.
Норм. уп.: 1000
У поставщиков
2 800 шт.
Норм. уп.: 1000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 5 000 | 0,09 |
| от 10 000 | 0,08 |
| от 15 000 | 0,08 |
| от 20 000 | 0,08 |
Цены поставщиков
Склад 2
В наличии:2 800 шт
Срок поставки: до 2 недель
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 5 000 | 0,09 |
| от 10 000 | 0,08 |
| от 15 000 | 0,08 |
| от 20 000 | 0,08 |
Описание
Резистор постоянный SMD 0805 от KEEN SIDE номиналом 22 Ом. Компонент рассчитан на мощность 1/8 Вт, максимальное рабочее напряжение 150 В и допуск ±5%. Выполнен в миниатюрном корпусе 0805 для поверхностного монтажа. Подходит для цепей ограничения тока и делителей напряжения в бытовой электронике и промышленной автоматике.
Технические характеристики
| Размер | 0805 |
| Бренд | KSE |
| Макс. рабочее напряжение постоянного тока | 150V |
| Ширина, мм | 1,25 |
| Без свинца | Да |
| Длина, мм | 2 |
| Допуск | 5 % |
| Сопротивление | 22 Ом |
| Артикул | KSE-0805JR-0722RL |
| Корпус | 0805 |
| Время хранения | 1 year |
| Толщина мм | 0,5 |
| Тип монтажа | surface_mount |
| Тип компонента | chip_resistor |
| Ток перемычки | 2A |
| Соотв. RoHS | Да |
| Влажность хранения | 20%-70% |
| Мощн. при 70°C | 1/8W |
| Макс. темп. хр. | 35°C |
| Мин. темп. хр. | 5°C |
| Макс. раб. темп. | +155°C |
| Мин. раб. темп. | -55°C |
| Макс. перенапр. | 300V |
| Soldering wave temp c | 270±10 |
| Soldering wave time s | 2±0.5 |
| Soldering reflow temp c | 235±5 |
| Soldering reflow time s | 2±0.5 |
| Termination spacing c mm | 0.35±0.20 |
| Insulation test voltage v | 100±15 |
| Termination diameter d mm | 0.40±0.20 |
| Сопротивление изоляции, МОм | ≥1000 |
| Temp coefficient resistance | ±200ppm/°C |
| Мощность | 0,125 Вт |
| Монтаж | SMD |
| Макс. рабочее напряжение | 1,7 В |
| Рабочая температура | -55…+155 °C |
| Перегрузочное напряжение, В | 4,1 |
| ТКС, ppm/°C | 100 |
