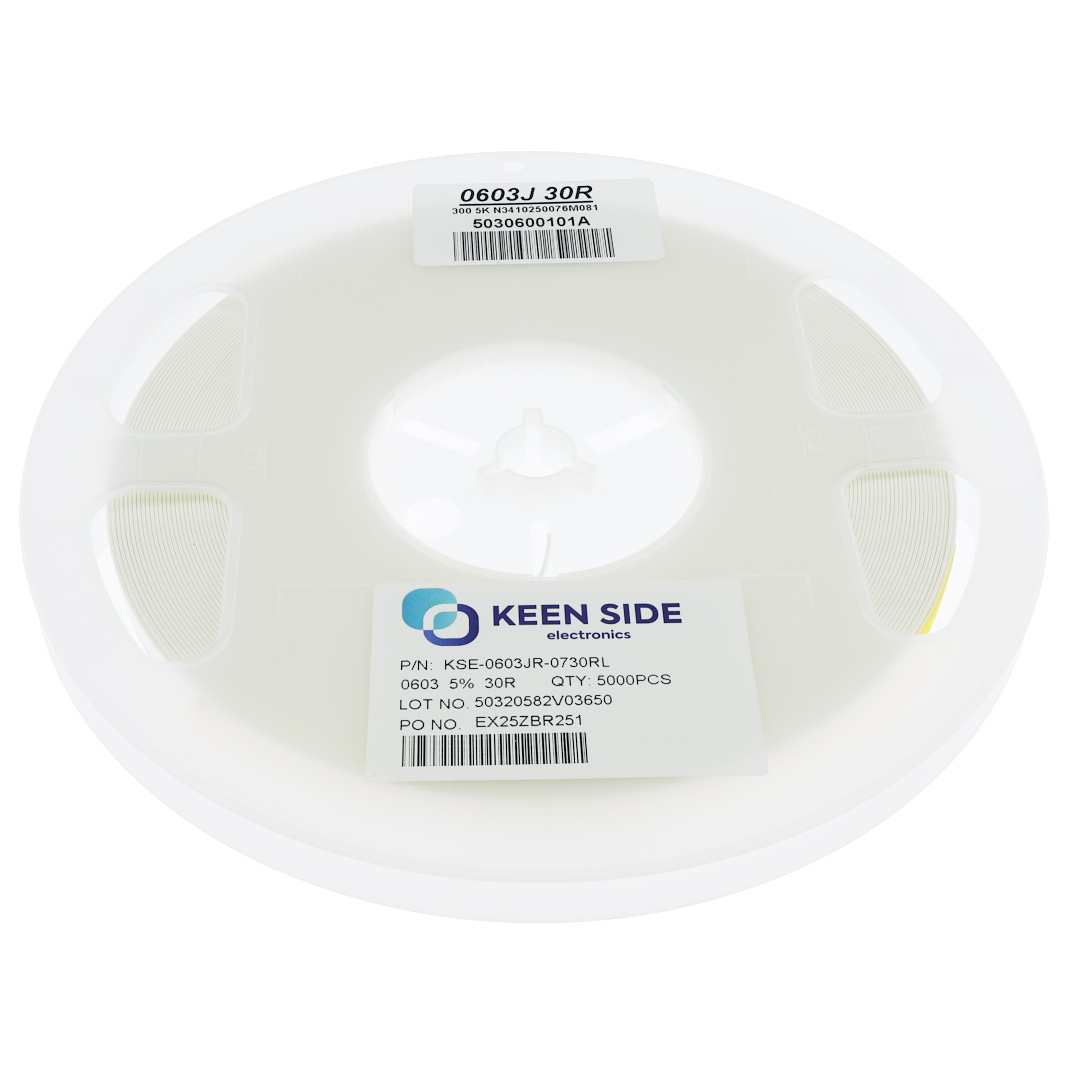

Резистор постоянный SMD KSE-0603JR-0730RL RC5% 30 Ом
В наличии
На своём складе
60 000 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт0,047 ₽
Сумма14,10 ₽
В наличии60 000 шт
от 300 шт
от 800 — 0,0439 ₽ (−7%)
300 шт · Москва · 14,10 ₽
Описание
Резистор постоянный SMD 0603 от KEEN SIDE сопротивлением 30 Ом и допуском ±5%. Компонент рассчитан на мощность 0,1 Вт и максимальное рабочее напряжение 75 В, выполнен в миниатюрном корпусе для поверхностного монтажа. Подходит для использования в бытовой электронике и цепях общего назначения.
Технические характеристики
| Сопротивление | 30 Ом |
| Мощность | 0,1 Вт |
| Допуск | 5 % |
| Корпус | 0603 |
| Монтаж | SMD |
| Макс. рабочее напряжение | 75V |
| Рабочая температура | -55…+155 °C |
| Ширина | 0.80 ±0.10 mm |
| Длина | 1.60 ±0.10 mm |
| Маркировка | 3-значный код: 300 |
| Стандарт | Серия E-24 |
| Без свинца | Да |
| Срок службы под нагрузкой | ΔR ≤ ±(3%+0.05Ω) для допуска J, 70°C, макс. рабочее напряжение, 1000ч циклически |
| Толщина | 0.45 ±0.10 mm |
| Артикул | KSE-0603JR-0730RL |
| Паяемость | >95% покрытия, оплавление 235°C/2с, волна 270°C/2с |
| Прочность на изгиб | ΔR ≤ ±(1%+0.05Ω) для допуска J, изгиб 3мм на 90мм PCB |
| Температурный цикл | ΔR ≤ ±(1%+0.05Ω) для допуска J, -65°C до +125°C, 5 циклов |
| Нагрузочный ресурс при влажности | ΔR ≤ ±(3%+0.05Ω) для допуска J, 40°C/90-95% RH, 1000ч циклически |
| Кратковременная перегрузка | ΔR ≤ ±(2%+0.05Ω) для допуска J, 2.5x номинального напряжения в течение 5с |
| Ширина вывода C | 0.25 ±0.15 mm |
| Макс. перенапр. | 150V |
| Длина вывода D | 0.30 ±0.15 mm |
| Сопр. изоляции | >1000MΩ |
| Темп. коэф. | ±100ppm/°C |
| Термостойкость пайки | ΔR ≤ ±(1%+0.05Ω) для допуска J, погружение 260°C/5с |
| Напряжение, В | 1,7 |
| Перегрузочное напряжение, В | 4,3 |
| ТКС, ppm/°C | 100 |
| Толщина мм | 0,45 |
Аналоги
- RC0603JR-0730RLYageo
- RES 0603 30RL 5%
- 0603 30 Ом 5%
