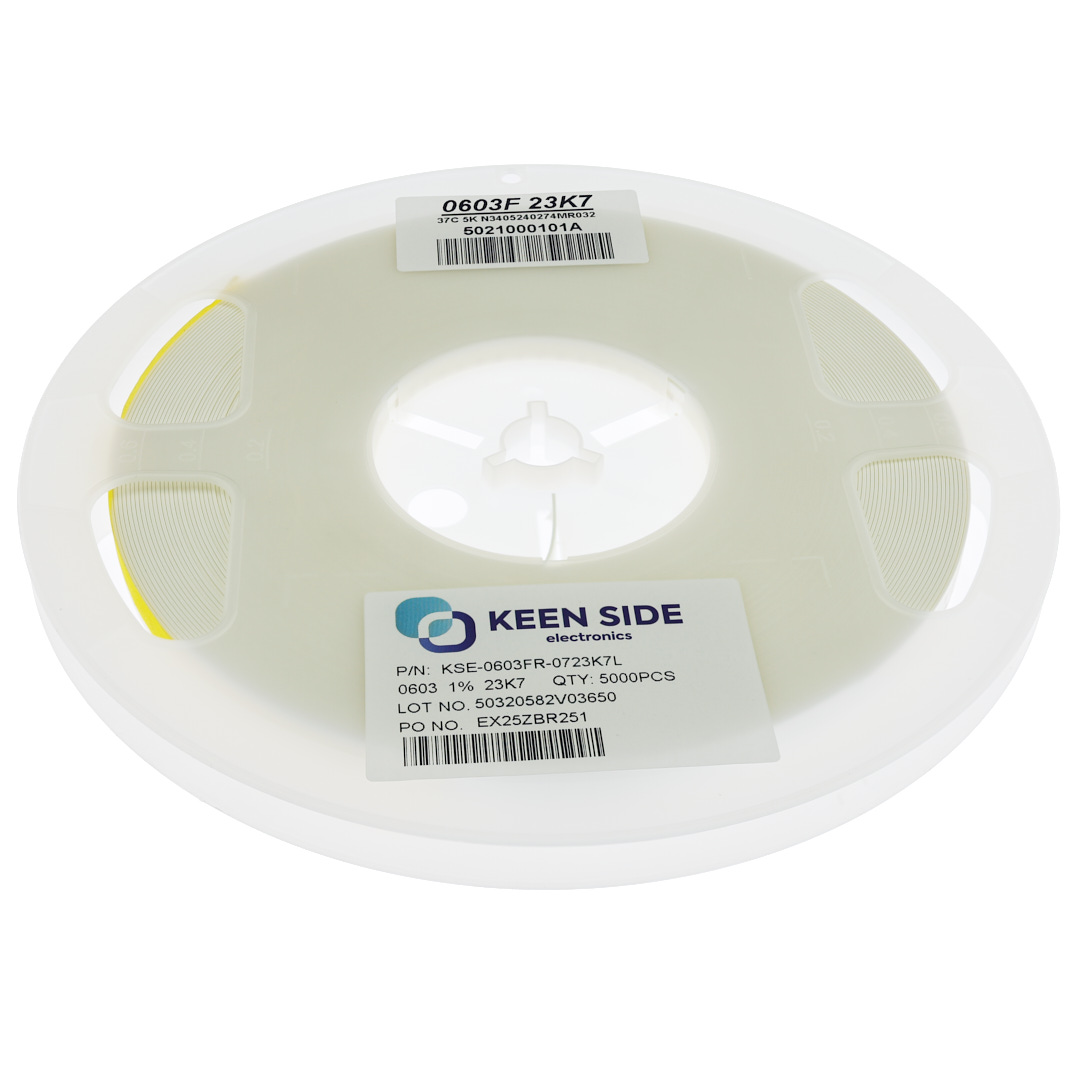

Резистор постоянный SMD KSE-0603FR-0723K7L RC1% 23.7 кОм
В наличии
На своём складе
58 500 шт.
Норм. уп.: 5000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,05 |
| от 800 | 0,05 |
| от 2 000 | 0,05 |
| от 4 000 | 0,04 |
Описание
Резистор постоянный SMD 0603 от KEEN SIDE с сопротивлением 23,7 кОм и допуском ±1%. Компонент выполнен в миниатюрном корпусе 0603 для поверхностного монтажа, соответствует стандарту RoHS. Подходит для использования в промышленной автоматике и бытовой электронике.
Технические характеристики
| Размер | 0603 |
| Бренд | KSE |
| Маркировка | 3-digit E-96 code (e.g., 02D for 102kΩ, but 23.7kΩ corresponds to 2372? Actually 23.7kΩ = 23700Ω, E-96 code 237 is 237? Need to check datasheet coding: 237 is value 237? The E-96 table: 237 corresponds to code 52? Not needed in output) |
| Тип монтажа | SMD |
| Без свинца | true |
| Срок службы под нагрузкой | ΔR ≤ ±(1% + 0.05Ω) for F tolerance |
| Допуск | ±1% |
| Размер C | 0.25±0.15mm |
| Размер d | 0.30±0.15mm |
| Артикул | KSE-0603FR-0723K7L |
| Тип упаковки | 0603 |
| Паяемость | Over 95% coverage |
| Ток перемычки | 1A |
| Соотв. RoHS | true |
| Прочность на изгиб | ΔR ≤ ±(0.5% + 0.05Ω) for F tolerance, bend 3mm |
| Ширина | 0.80±0.10mm |
| Сопротивление | 23.7kΩ |
| Длина | 1.60±0.10mm |
| Температурный цикл | ΔR ≤ ±(0.5% + 0.05Ω) for F tolerance |
| Нагрузочный ресурс при влажности | ΔR ≤ ±(1% + 0.05Ω) for F tolerance |
| Макс. рабочее напряжение | 75V |
| Номинальная мощность при 70°C | 0.1W |
| Кратковременная перегрузка | ΔR ≤ ±(1% + 0.05Ω) for F tolerance |
| Толщина | 0.45±0.10mm |
| Макс. перенапр. | 150V |
| Сопр. изоляции | >1000MΩ |
| Specification standard | JIS C 5201 / MIL-STD-202G / IEC 60115-1 |
| Термостойкость пайки | ΔR ≤ ±(0.5% + 0.05Ω) for F tolerance |
| Диап. раб. темп. | -55°C to +155°C |
| Temperature coefficient tcr | ±100ppm/°C |
