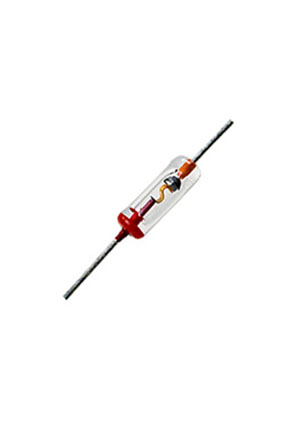

Стабилитрон КС156Г
У поставщика
У поставщиков
1 000 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,60 |
| от 20 | 134,55 |
| от 200 | 128,21 |
Описание
Стабилитрон КС156Г производства НЗПП. Работает в диапазоне напряжений стабилизации от 5 до 6,2 В при токе 5 мА, максимальная рассеиваемая мощность — 125 мВт. Выполнен в стеклянном корпусе с гибкими выводами для монтажа в отверстия. Применяется в цепях стабилизации напряжения бытовой и промышленной электроники.
Технические характеристики
| Масса | 0.5g |
| Тип | КС156Г |
| Вес | max 0.5g |
| Корпус | glass package with flexible leads |
| Тип монтажа | THT |
| Описание | Кремниевый диффузионно-сплавной стабилитрон малой мощности |
| Артикул | КС156Г |
| Тестовый ток | 5mA |
| Прямое напряжение | max 1V at 50mA |
| Обратный ток | max 300µA at 0.7*Vst_nom |
| Lead bend radius | 1.5mm |
| Marking color code | red (cathode end mark), gray ring (cathode), yellow ring (anode) (for 2С156Г, similar for КС156Г) |
| Lead bending radius | 1.5mm min |
| Lead pull force max | 9.8N |
| Темп. перехода | +150°C |
| Temporal instability | ±1.5% |
| Test condition current | 5mA |
| Differential resistance | At current 1mA: 470Ω; At current 5mA temperature 25C: 100Ω; At current 5mA temperature minus60 to plus125C: 100Ω |
| Electrode configuration | катодный вывод с кольцевой полосой |
| Forward voltage at 50mA | 1V |
| Темп. коэф. | +0.07%/°C |
| Макс. темп. перехода | +150°C |
| Forward current transient | 50mA |
| Maximum power dissipation | Condition 1: 125mW at -60 to +35°C; Condition 2: 50mW at +125°C; Condition 3: 63mW at 665Pa, -60 to +35°C; Condition 4: 25mW at 665Pa, +125°C |
| Min stabilization current | 1mA |
| Reverse current at 0.7Ust | 300μA |
| Test condition temperature | 25°C |
| Диап. раб. темп. | -60°C to +125°C |
| Stabilization voltage range | 5V to 6.2V |
| Voltage stabilization range | 5V to 6.2V |
| Lead bend distance from body | 3mm |
| Power dissipation max at 25C | 125mW |
| Soldering distance from body | 5mm min |
| Maximum current stabilization | Condition 1: 22.4mA at -60 to +35°C; Condition 2: 9mA at +125°C; Condition 3: 11.2mA at 665Pa, -60 to +35°C; Condition 4: 4.5mA at 665Pa, +125°C |
| Minimum current stabilization | 1mA |
| Nominal stabilization voltage | 5.6V |
| Power dissipation max at 125C | 50mW |
| Voltage stabilization nominal | 5.6V |
| Differential resistance at 1mA | 470Ω |
| Differential resistance at 5mA | 100Ω |
| Soldering body temperature max | 125°C |
| Lead bending distance from body | 3mm min |
| Allow series parallel connection | Да |
| Max stabilization current at 25C | 22.4mA |
| Max stabilization current at 125C | 9mA |
| Reverse polarity in stabilization | Да |
| Series parallel connection allowed | Да |
| Power dissipation max low pressure 25C | 63mW |
| Power dissipation max low pressure 125C | 25mW |
| Max stabilization current low pressure 25C | 11.2mA |
| Max stabilization current low pressure 125C | 4.5mA |
| Temperature coefficient voltage stabilization | max +0.07%/°C |
