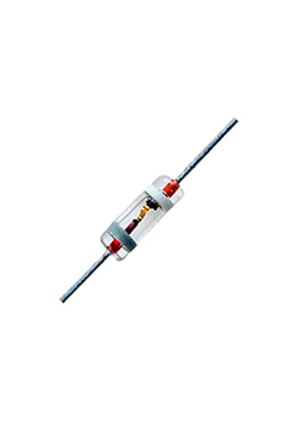

КС147А, стабилитрон стекло (90-93г.)
У поставщика
ПроизводительНЗПП
У поставщиков
1 000 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,75 |
| от 50 | 33,53 |
| от 500 | 29,67 |
Описание
Стабилитрон КС147А производства НЗПП в стеклянном корпусе с гибкими выводами для монтажа в отверстия. Работает при мощности рассеяния до 300 мВт при 50°C, выдерживает прямой ток до 50 мА. Подходит для стабилизации напряжения в бытовой электронике и промышленных устройствах.
Технические характеристики
| Масса | 0.3g |
| Тип | zener_diode |
| Корпус | glass, flexible leads |
| Тип монтажа | THT |
| Артикул | КС147А |
| Lead bend radius | 1.5mm |
| Маркировка полярности | cathode: blue ring; anode: gray ring |
| Time to precise Ust | 10min |
| Time to stabilize Ust | 5s |
| Forward voltage at 50mA | ≤1V |
| Power dissipation at 50C | 300mW |
| Power dissipation at 125C | 100mW |
| Reverse current at 0.7 Ust | ≤1mA |
| Диап. раб. темп. | -60...+125°C |
| Lead bend distance from body | 3mm |
| Soldering distance from body | 5mm |
| Minimum stabilization current | 3mA |
| Differential resistance at 3mA | 160Ω |
| Lead tensile force max 0.6mm dia | 9.8N |
| Temperature coefficient of voltage | -0.09...0.01%/°C |
| Differential resistance at 10mA 25C | 56Ω |
| Maximum stabilization current at 50C | 58mA |
| Maximum stabilization current at 125C | 19mA |
| Stabilization voltage range at minus60C | 4...5.6V |
| Stabilization voltage range at plus125C | 3.7...5.5V |
| Nominal stabilization voltage at 10mA 25C | 4.23...5.17V |
| Мощность рассеяния, Вт | 0.3 |
| Напряжение стабилизации, В | 4.7 |
| Differential resistance at 10mA minus60 to plus125C | 80Ω |
