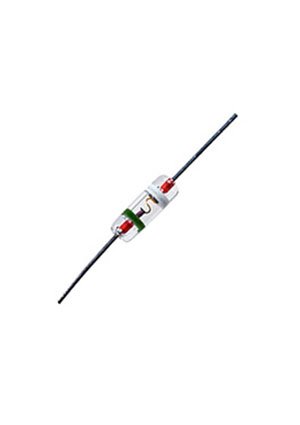

КС139А, стабилитрон стекло (90-93г.)
У поставщика
ПроизводительНЗПП
У поставщиков
830 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:830 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,02 |
| от 100 | 17,70 |
| от 1 000 | 10,34 |
Описание
Стабилитрон КС139А производства НЗПП в стеклянном корпусе с гибкими выводами. Номинальное напряжение стабилизации 3,9 В, диапазон от 3,51 до 4,29 В, прямой ток до 1 мА. Подходит для стабилизации напряжения в маломощных цепях промышленной автоматики и бытовой электроники.
Технические характеристики
| Масса | 0.3g |
| Корпус | Glass, flexible leads |
| Markings | Blue ring on cathode, green ring on anode |
| Тип монтажа | THT |
| Полярность | Cathode marked with blue ring, anode with green ring |
| Макс. напряжение | 4.29V |
| Напряжение мин. | 3.51V |
| Диаметр вывода | 0.6mm |
| Тип компонента | Zener diode |
| Time stability | ±1% |
| Номин. напряжение | 3.9V |
| Tensile force max | 9.8N |
| Lead bend radius min | 1.5mm |
| Forward voltage at 50mA | 1V |
| Soldering max case temp | 125°C |
| Темп. коэф. | -0.10..0 %/°C |
| Voltage at temp minus60 | 3.5..4.8V |
| Voltage at temp plus125 | 3.1..4.3V |
| Current stabilization min | 3mA |
| Reverse current at 0.7Ust | 1mA |
| Time to stabilize for Ust | 5s |
| Диап. раб. темп. | -60..+125°C |
| Lead bend distance from body | 3mm |
| Power dissipation max at 50C | 300mW |
| Soldering distance from body | 5mm |
| Power dissipation max at 125C | 100mW |
| Time to stabilize for precise | 10min |
| Differential resistance at 3mA | 180Ω |
| Current stabilization max at 50C | 70mA |
| Current stabilization max at 125C | 23mA |
| Differential resistance at 10mA 25C | 60Ω |
| Мощность рассеяния, Вт | 0.3 |
| Differential resistance at 10mA temp range | 85Ω |
| Напряжение стабилизации, В | 3.9 |
