Стабилитрон Р=0.3Вт U=3.3В при Iст=10мА
У поставщика
ПроизводительНЗПП
У поставщиков
420 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт254,62 ₽
Сумма1 018,48 ₽
+ доплата 490,00 ₽
В наличии100 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 4 штюрлицам и ИП
от 9 — 239,23 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 018,48 ₽. До заказа без доплаты не хватает 16 231,52 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
4 шт · Склад 13 · 1 018,48 ₽
Описание

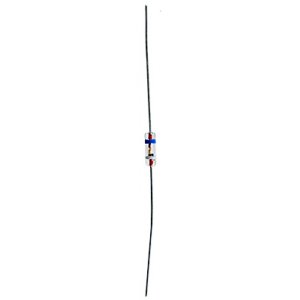

Стабилитрон КС133А производства НЗПП. Работает при напряжении стабилизации 3,3 В и токе 10 мА, мощность рассеивания — 0,3 Вт. Выполнен в стандартном корпусе для монтажа в отверстия. Применяется в схемах стабилизации напряжения бытовой электроники и промышленной автоматики.
Технические характеристики
| Масса | 0.3g |
| Тип | Стабилитрон |
| Серия | 2C133A, 2C139A, 2C147A, 2C156A, 2C168A, KC133A, KC139A, KC147A, KC156A, KC168A |
| Вес | 0.3g |
| Корпус | Glass with flexible leads |
| Тип монтажа | THT |
| Длина корпуса | 7.5mm |
| Артикул | КС133А |
| Тестовый ток | 10mA |
| Общая длина | 26mm |
| Диаметр корпуса | 6mm |
| Диаметр вывода | 0.6mm |
| Time stability | ±1% |
| Прямой ток | 50mA |
| Номинальное напряжение | 3.3V (at Iст=10mA, T=25°C) |
| Anode connection | корпус в рабочем режиме служит положительным электродом (анодом) |
| Маркировка полярности | Blue ring on cathode, white ring on anode (KC133A) |
| Time instability | ±1% |
| Рассеиваемая мощность | 300mW (max at <=+50°C), derated to 100mW at +125°C |
| Tensile force max | 19.6N |
| Time to stabilize | 5s (typical), 10min (precise) |
| Voltage range 25C | 2.97V - 3.63V |
| Voltage range 125C | 2.6V - 3.7V |
| Voltage range m60C | 3V - 4.1V |
| Макс. прямое напряжение | 1V |
| Макс. обратный ток | 1mA |
| Lead bend radius min | 1.5mm |
| Примечание | Стаб 0.3W 3.3V |
| Раб. температура | -60°C to +125°C |
| Год выпуска | 2023 |
| Bend distance from body | 3mm |
| Прямое напряжение при 50 мА | <=1V |
| Темп. коэф. | -0.11%/°C to 0%/°C |
| Тип упаковки | Bulk (россыпь) |
| Power dissipation at 50c | 300mW |
| Мин. расстояние изгиба вывода | 3mm |
| Min stabilization current | 3mA |
| Power dissipation at 125c | 100mW |
| Reverse current at 0.7Ust | <=1mA |
| Series connection allowed | Да |
| Температура пайки макс. | +125°C |
| Диап. раб. темп. | -60°C...+125°C |
| Parallel connection allowed | Да |
| Stabilization current range | 3mA...81mA |
| Stabilization voltage range | 2.97V...3.63V |
| Расстояние пайки от корпуса | 5mm |
| Stabilization voltage at 25c | 2.97V...3.3V...3.63V |
| Maximum stabilization current | 81mA (at <=+50°C), 27mA (at +125°C) |
| Minimum stabilization current | 3mA |
| Номинальное напряжение стабилизации | 3.3V |
| Stabilization voltage at 125c | 2.6V...3.7V |
| Differential resistance at 3mA | <=180 Ohm |
| Max stabilization current at 50c | 81mA |
| Reverse voltage for leakage test | 0.7*Uct |
| Мин. расстояние пайки от корпуса | 5mm |
| Max stabilization current at 125c | 27mA |
| Stabilization voltage at minus60c | 3V...4.1V |
| Differential resistance at 3mA max | 180 Ohm |
| Differential resistance at 10mA 25C | <=65 Ohm |
| Reverse polarity in stabilization mode | Да |
| Differential resistance at 10mA 25c max | 65 Ohm |
| Differential resistance at 10mA extreme | <=85 Ohm |
| Мощность рассеяния, Вт | 0.3 |
| Temperature coefficient of stabilization voltage | -0.11%/°C...0%/°C |
| Напряжение стабилизации, В | 3.3 |
| Differential resistance at 10mA minus60 and 125c max | 85 Ohm |
