Документация
КР590КН9, (2000-08г)
У поставщика
ПроизводительРоссия
У поставщиков
47 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:47 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,20 |
| от 20 | 70,59 |
| от 200 | 52,90 |
Описание

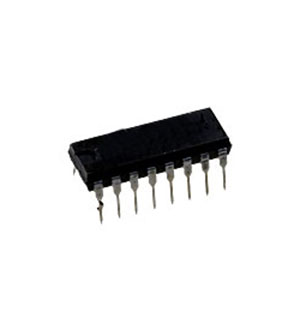

Микросхема КР590КН9 — аналоговый ключ российского производства в корпусе DIP-16. Коммутирует два канала SPST с сопротивлением не более 10 Ом и временем переключения до 300 нс, питание ±15 В. Применяется в промышленной автоматике и измерительной технике для коммутации аналоговых сигналов.
Технические характеристики
| Масса | ≤2g |
| Тип | analog switch |
| Корпус | 402.16-18 (DIP-16) |
| Каналы | 2 |
| Тип монтажа | THT |
| Время включения | ≤300ns |
| Конфигурация | SPST |
| On resistance | ≤10Ω |
| Напряжение питания | ±15V ±10% |
| Ток утечки | ≤50nA |
| Off capacitance | 3pF |
| Logic compatible | TTL |
| Вх. емкость | 30pF |
| Input current low | ≤0.2μA |
| Потребляемая мощн. | 5.5mW |
| Input current high | ≤0.2μA |
| Выходная емкость | 60pF |
| Control capacitance | 5pF |
| Max switched current | 50mA |
| Max switched voltage | ±15V |
| Диапазон питания | 13.5V to 16.5V / -16.5V to -13.5V |
| Supply current low input | ≤50μA (from Uп), ≤5μA (from -Uп) |
| Supply current high input | ≤300μA (from Uп), ≤5μA (from -Uп) |
| Диап. раб. темп. | -45°C to +70°C |
