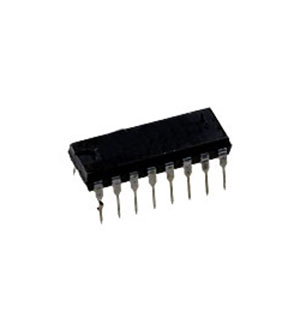

КР590КН4, (2000-08г)
У поставщика
ПроизводительМикро-М
У поставщиков
78 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:78 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 155,25 |
| от 30 | 87,66 |
| от 300 | 62,59 |
Описание
Микросхема КР590КН4 от производителя Микро-М — это четырёхканальный аналоговый ключ (SPDT) с TTL-совместимым управлением. Коммутирует сигналы напряжением до ±15 В при токе до 20 мА, сопротивление открытого канала не превышает 75 Ом. Выпускается в выводном корпусе. Применяется в аналоговой коммутации, системах сбора данных и промышленной автоматике.
Технические характеристики
| Функция | four-channel analog switch (SPDT) with TTL-compatible control |
| Тип монтажа | сквозное отверстие |
| On resistance | ≤75 Ω at I=1mA |
| Типы корпусов | 402.16-18, 238.16-2, 4112.16-18, Н04.16-2В |
| Название компонента | КР590КН4 |
| Logic low voltage | 0V to 0.8V |
| Logic high voltage | 4V to Uп (max 16.5V) |
| Analog leakage current | ≤70 nA |
| Ном. напряжение питания | ±15V ±10% |
| Input current low level | ≤0.2 µA |
| Input current high level | ≤0.2 µA |
| Maximum switched current | 20 mA |
| Maximum switched voltage | -15V to 15V |
| Turn on time outputs 4 5 | ≤300 ns (R=10kΩ, C=40pF) |
| Control input capacitance | 7 pF |
| Turn on time outputs 9 16 | ≤150 ns (R=10kΩ, C=40pF) |
| Диап. раб. темп. | -45°C to +70°C |
| Number of integrated elements | 76 |
| Supply voltage range negative | -16.7V to -9V |
| Supply voltage range positive | 9V to 16.7V |
| Analog input output capacitance | 10 pF at 1MHz |
| Supply current negative low level | ≤5 µA |
| Supply current positive low level | ≤50 µA |
| Supply current negative high level | ≤5 µA |
| Supply current positive high level | ≤200 µA |
| Capacitance between analog output and input | 1 pF |
