Документация

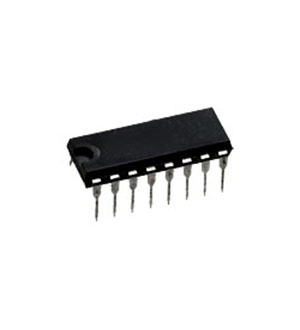

КР590КН2, (2012г)
У поставщика
ПроизводительМикро-М
У поставщиков
540 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:540 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,60 |
| от 20 | 116,96 |
| от 200 | 89,72 |
Описание
Микросхема КР590КН2 от производителя Микро-М — это аналоговый коммутатор 4SPST с TTL-совместимым управлением. Работает от двуполярного питания ±12 В, коммутирует сигналы в диапазоне от -10 до +10 В с сопротивлением открытого канала не более 100 Ом и временем включения до 0,5 мкс. Выпускается в корпусах для выводного монтажа (THT) с 16 выводами. Применяется в устройствах коммутации аналоговых сигналов, измерительной технике и промышленной автоматике.
Технические характеристики
| Кол-во выводов | 16 |
| Package mass | ≤2 g (402.16-18), ≤0.7 g (4112.16-18), ≤1.2 g (238.16-2), ≤1.9 mg (bare die) |
| Тип упаковки | 402.16-18, 4112.16-18, or 238.16-2 |
| Время включения | ≤0.5 µs |
| Тип монтажа | THT |
| On resistance | ≤100 Ω |
| Тип компонента | analog_switch |
| Ток утечки | ≤70 nA |
| Ток покоя | ≤400 µA |
| Количество каналов | 4 |
| Logic compatibility | TTL |
| Switch configuration | 4SPST |
| Вх. низ. напр. макс. | 0.8V |
| Input high voltage max | 13.2V |
| Вх. выс. напр. мин. | 4.1V |
| Switched voltage range | -10V to 10V |
| Supply voltage negative | -12V ±5% |
| Supply voltage positive | 12V ±5% |
| Maximum switched current | 10 mA |
| Maximum power dissipation | 200 mW |
| Power consumption typical | ≤5.5 mW |
| Диап. раб. темп. | -45°C to +70°C |
| On resistance test condition | I_out = 1 mA |
| Supply voltage range negative | -13.2V to -10.8V |
| Supply voltage range positive | 10.8V to 13.2V |
