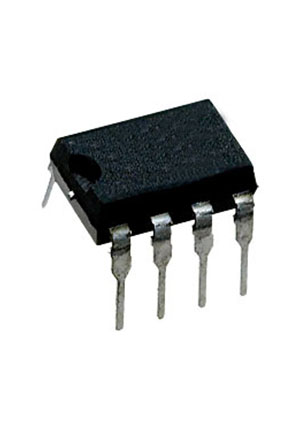

Операционный усилитель КР574УД1А / DIP-8
У поставщика
ПроизводительМикро-М
У поставщиков
230 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:230 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 134,55 |
| от 20 | 75,97 |
| от 200 | 54,23 |
Описание
Операционный усилитель КР574УД1А производства «Микро-М» представляет собой интегральную микросхему в корпусе DIP-8. Компонент предназначен для построения аналоговых схем обработки сигналов, включая усилители, фильтры и генераторы. Отличается высокой скоростью нарастания выходного напряжения и широкой полосой пропускания, что позволяет применять его в высокочастотных и импульсных устройствах.
Технические характеристики
| Корпус | DIP-8 |
| Тип монтажа | THT |
| Кол-во выводов | 8 |
| Корпус | 301.8-2 |
| Slew rate typical | 50V/µs |
| Мин. коэффициент усиления без ОС | 20000 |
| Макс. ток питания | 10mA |
| Макс. напр. пит. | ±16.5V |
| Load resistance min | 2kΩ |
| Load capacitance max | 50pF |
| Макс. рассеиваемая мощность | <30mW |
| Temperature drift max | <100µV/°C |
| Макс. входной ток смещения | <0.5nA |
| Ном. напряжение питания | ±15V |
| Макс. входной ток смещения | <0.2nA |
| Макс. напряжение смещения | <50mV |
| Output voltage swing min | >10V |
| Unity gain bandwidth min | >10MHz |
| Тип усилителя | операционный |
| Диап. раб. темп. | -45 to +70°C |
| Коэффициент подавления питания | 100µV/V |
| Supply voltage short term max | ±22V |
| КСС мин. | >60dB |
| Input common mode voltage range | ±10V |
| Входной ток смещения, нА | 1 |
| Входное напряжение смещения, мВ | 50 |
| Граничная частота усиления, МГц | 10 |
