КР572ПВ2А, (1991-1992г)
У поставщика
ПроизводительАльфа
У поставщиков
37 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:37 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 703,80 |
| от 3 | 639,63 |
| от 30 | 511,39 |
Описание

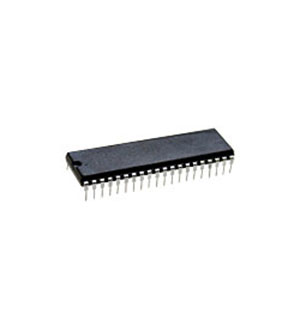

Микросхема КР572ПВ2А от производителя «Альфа» — это 3,5-разрядный АЦП с двойным интегрированием в корпусе PDIP-40. Работает от двухполярного питания ±5 В, измеряет напряжение до ±1,999 В с погрешностью не более 1 единицы счёта. Применяется в цифровых вольтметрах, мультиметрах и измерительных приборах промышленной автоматики.
Технические характеристики
| Тип | Analog-to-Digital Converter |
| Тип монтажа | THT |
| Кол-во выводов | 40 |
| Principle | Dual slope integration |
| Разрешение | 3.5 digit (1999 counts) |
| Артикул | КР572ПВ2А |
| Output drive | Multiplexed 4-digit |
| Тип упаковки | 2123.40-2 Plastic DIP-40 |
| Корпус | PDIP40 |
| Data output format | 7-segment code |
| Размеры упаковки | 51.5mm x 15.0mm (max) |
| Диап. вх. напр. | -2.0V to 2.0V |
| Conversion error max | 1 count at 25°C, 2 counts over temperature |
| Разрешение | 3.5 |
| Common mode rejection | 100 μV/V |
| Clock frequency typical | 50kHz |
| Reference voltage range | 0.1V to 1.0V |
| Supply voltage negative | -5.25V to -4.75V |
| Supply voltage positive | 4.75V to 5.25V |
| Input measurement ranges | ±1.999V, ±199.9mV |
| Output current digit min | 5mA |
| External components typical | For 1V range: C1: 0.1µF; C2: 0.047µF; C3: 0.01µF; C4: 0.1µF; C5: 100pF; R1: 470kΩ; R2: 1MΩ; R3: 100kΩ; For 100mV range: C1: 0.1µF; C2: 0.47µF; C3: 0.01µF; C4: 1.0µF; C5: 100pF; R1: 47kΩ; R2: 1MΩ; R3: 100kΩ |
| Диап. раб. темп. | -10°C to +70°C |
| Supply current negative max | 2.5mA |
| Supply current positive max | 1.8mA |
| Output current most significant digit min | 10mA |
| Число каналов преобразования | 1 |
