Документация
КР544УД2А, (2008-19г)
У поставщика
ПроизводительМикро-М
У поставщиков
770 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:770 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 248,40 |
| от 10 | 179,06 |
| от 100 | 137,95 |
Описание

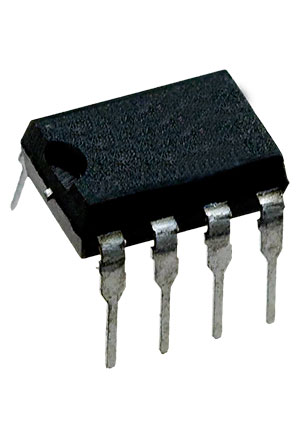

Операционный усилитель КР544УД2А от производителя ФГУП «НПП «ВОСТОК» (бренд Микро-М) выполнен в корпусе DIP-8. Отличается высоким входным сопротивлением (10¹¹ Ом), широкой полосой пропускания (20 МГц) и высокой скоростью нарастания сигнала (до 32 В/мкс) при питании от ±5 до ±16,5 В. Подходит для прецизионных аналоговых схем в промышленной автоматике и измерительной технике.
Технические характеристики
| Корпус | DIP-8 (2101.8-1) |
| Особенности | low input current, high input resistance, wide bandwidth, high slew rate, internal frequency compensation, balance/correction pins |
| Тип монтажа | THT |
| Кол-во выводов | 8 |
| Размеры | Высота, мм: 3.5; Длина вывода: 3.5 |
| Тип входа | FET (N-channel JFET) |
| Артикул | КР544УД2А |
| Производитель | ФГУП «НПП «ВОСТОК» |
| Slew rate min | 20 V/µs |
| Тип компонента | operational_amplifier |
| Макс. ток питания | 7.5 mA |
| Макс. напр. пит. | ±16.5V |
| Мин. напр. пит. | ±5V |
| Frequency compensation | internal (with external capacitor option for gains 1<Ku<20) |
| Ток питания типовой | 4.6 mA |
| Типовое питание | ±15V |
| Bandwidth gain 1 typical | 20 MHz |
| Bandwidth gain 5 typical | 12 MHz |
| Input resistance typical | 10^11 Ohm |
| Slew rate typical gain 1 | 32 V/µs |
| Slew rate typical gain 5 | 80 V/µs |
| Unity gain bandwidth min | 15 MHz |
| Bandwidth gain 20 typical | 12 MHz |
| Slew rate typical gain 20 | 110 V/µs |
| Input bias current max 25c | 0.1 nA |
| Input bias current max 70c | 5 nA |
| Вх. ток смещ. тип. | 40 pA |
| Диап. раб. темп. | -45°C to +70°C |
| Input offset current max 25c | 0.1 nA |
| Input offset voltage max 25c | 30 mV |
| Output voltage swing min 25c | 10 V |
| Unity gain bandwidth typical | 30 MHz |
| КСС мин. | 70 dB |
| Power supply rejection ratio max | 300 µV/V |
| Input offset voltage max full temp | 40 mV |
| Output voltage swing min full temp | 7 V |
| Gain bandwidth product gain 20 typical | 200 MHz |
| Input offset voltage temperature coefficient max | 50 µV/°C |
