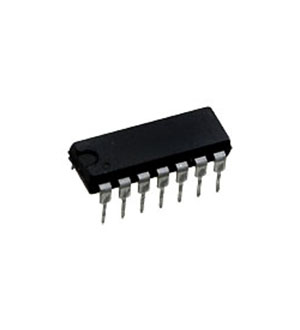

КР514ИД2, (MSD101)(1990-99г)
У поставщика
ПроизводительПО "Днепр"
У поставщиков
2 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,80 |
| от 30 | 52,37 |
| от 300 | 37,43 |
Описание
КР514ИД2 — микросхема-дешифратор для управления семисегментными индикаторами, выпускавшаяся ПО «Днепр». Преобразует двоичный код в сигналы управления знакосинтезирующими индикаторами. Применяется в измерительных приборах, табло и устройствах отображения информации.
Технические характеристики
| Корпус | 402.16-4, 201.14-1 |
| Функция | 7-segment decoder for common-cathode LED display |
| Тип монтажа | THT |
| Input code | 8-4-2-1 binary |
| Pinout k514id2 | 1: input; 2: input; 4: input; 6: input; 7: input; 8: GND; 9: output; 10: output; 11: output; 12: output; 13: output; 14: output; 15: output; 16: VCC |
| Pinout kr514id2 | 1: input; 2: input; 3: input; 4: input; 5: input; 6: GND; 8: output; 9: output; 10: output; 11: output; 12: output; 13: output; 14: VCC |
| Weight 201 14 1 | 1g |
| Weight 402 16 4 | 1.5g |
| Max output voltage | 10V |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 5.25V |
| Input low current max | -1.6mA |
| Input high current max | 0.07mA |
| Низ. напр. вых. макс. | 0.4V |
| Ном. напряжение питания | 5V ± 5% |
| Output high current max | 250µA |
| Integrated elements count | 124 |
| Диап. раб. темп. | -10°C to +85°C |
| Input high current max at 5v | 1mA |
| Input low current conditions | U0in=0.4V |
| Input high current conditions | U1in=2.4V |
| Max output current per output | 20.5mA |
| Output low voltage conditions | U1in=2V, U0in=0.8V, Iout=20mA |
| Output high current conditions | U1in=2V, U0in=0.8V, Uout=10V |
| Input high current max at 5v conditions | U1in=5V |
