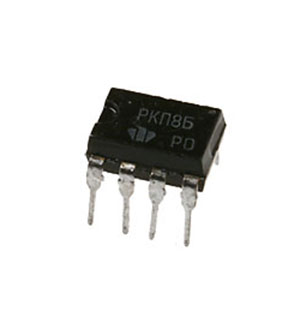

КР293КП8Б, (=5П14.8Б)микросхема 2 канала нр (15-18г.)
У поставщика
ПроизводительПротон
У поставщиков
24 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:24 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 79,70 |
| от 10 | 67,69 |
| от 100 | 60,21 |
Описание
Микросхема КР293КП8Б от производителя Протон — это двухканальный нормально разомкнутый твердотельный релейный ключ. Коммутирует нагрузку до 230 В при токе до 80 мА, сопротивление открытого канала не превышает 12 Ом. Выпускается в пластиковом корпусе DIP-8 для монтажа в отверстия. Применяется в промышленной автоматике для гальванической развязки цепей управления и нагрузки.
Технические характеристики
| Корпус | DIP-8 plastic |
| Тип монтажа | THT |
| Ёмкость | ≤2.0pF (F=10MHz, Uиз=0) |
| Время включения | ≤1.0ms (Iвх=10mA, Uком=50V, Rн=1kΩ, f=50Hz, Cн=25pF) |
| Входное напряжение | 1.1-1.6V at Iвх=10mA, 25°C; max 1.9V at -45°C; max 1.6V at 85°C |
| Время выключения | ≤1.0ms (same conditions) |
| Ток утечки | ≤10µA at 25°C; ≤100µA at -45°C and 85°C (Uком=±230V, Iвх=5mA) |
| Max load current | 80mA |
| Static potential | 500V |
| Напр. изоляции | 1500V |
| Количество каналов | 2 |
| Макс. коммутируемое напряжение | 230V |
| Температура пайки | 265°C max for 3s, max 2 re-soldering |
| Output resistance open | ≤12Ω at Iком=80mA, 25°C; ≤18Ω at Iком=80mA, -45°C/85°C; ≤25Ω at Iком=-80mA, 25°C; ≤35Ω at Iком=-80mA, -45°C/85°C |
| Диап. раб. темп. | -45 to +85°C |
