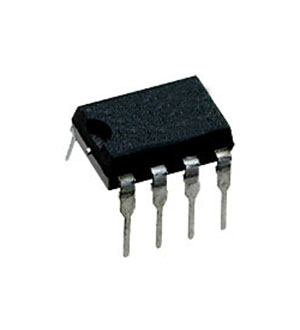

КР249КН5Б, микросхема(09-14г)
У поставщика
ПроизводительПротон
У поставщиков
1 шт.
Норм. уп.: 60
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,40 |
| от 60 | 38,30 |
| от 600 | 37,72 |
Описание
КР249КН5Б — микросхема оптрона производства «Протон» в корпусе DIP на 8 выводов для монтажа в отверстия. Работает при входном напряжении от 1,8 В, обеспечивает гальваническую развязку до 3000 В и сопротивление изоляции не менее 1 ТОм. Время переключения — до 4 мкс, ток утечки не превышает 100 мкА при напряжении 200 В. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Корпус | DIP-like, 8 pins |
| Тип монтажа | THT |
| Входное напряжение | 1.8V min (Iin=10mA, -45 to 70°C) |
| Switching time | 4us max (t0.1zd.r, t1.0zd.r, Iin=10mA, Ucom=10V, f=10kHz, Rl=5kOhm, tin=5us, tf=0.1us, 25°C) |
| Ток утечки | 10uA min, 100uA max (Ucom=200V, 70°C) |
| Precious metals | Gold, Silver (content not specified) |
| Pass capacitance | 5pF min, 25pF max |
| Напр. изоляции | 3000V (type B, 25°C, 1min, RH<=50%) |
| Темп. диапазон | -45 to 70°C |
| Сопр. изоляции | 1e12 Ohm min (Uiz=500V, 25°C) |
| Reverse input voltage | 3.5V max, 10us max |
| Температура пайки | 265°C max, 3s |
| Current transfer ratio | 0.2 min, 0.5 max (Ucom=10V, Rl=3.9kOhm, Iin=10mA, -45 to 70°C) |
| Static potential limit | 500V |
| Output voltage saturation | 0.4V min, 0.8V max (Iin=10mA, Icom=2mA, -45 to 70°C) |
| Number of rework soldering | 2 max |
