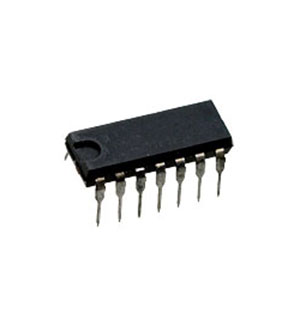

КР1533ТВ11, (SN74ALS114AN)(98-03г)
У поставщика
ПроизводительИнтеграл
У поставщиков
110 шт.
Норм. уп.: 150
Цены поставщиков
Склад 12
В наличии:110 шт
Срок поставки: до недели
Норм. уп.: 150
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,02 |
| от 150 | 17,91 |
| от 1 500 | 9,14 |
Описание
КР1533ТВ11 — это сдвоенный JK-триггер производства «Интеграл», аналог SN74ALS114A. Компонент выполнен в корпусе DIP-14 для выводного монтажа (THT), работает от напряжения 4,5–5,5 В при тактовой частоте до 30 МГц. Подходит для построения счетчиков, делителей частоты и схем синхронизации в промышленной автоматике и измерительных приборах.
Технические характеристики
| Тип | JK flip-flop, dual |
| Analog | SN74ALS114A |
| Корпус | DIP-14 |
| Тип монтажа | THT |
| Артикул | КР1533ТВ11 |
| Корпус | 201.14-1 |
| Тип входа | TTL |
| Низкий выходной ток | 4mA or 8mA |
| Макс. ток питания | 4.5mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Макс. тактовая частота | 30MHz |
| Clock frequency min | 0Hz |
| Input capacitance S | 7pF |
| Output current high | -0.4mA |
| Тип логики | J-K триггер |
| Полярность | прямой/инвертирующий |
| Input capacitance C R | 9pF |
| Input capacitance J K | 6pF |
| Input low current S R | -0.41mA |
| Input high current S R | 40µA max |
| Низ. напр. вых. макс. | 0.4V (at 4mA), 0.5V (at 8mA) |
| Input low current J K C | -0.21mA |
| Мин. выходное высокое напряжение | UCC-2V |
| Input high current J K C | 20µA max |
| Input rise fall time max | 1µs |
| Propagation delay C tPHL | 19ns |
| Propagation delay C tPLH | 15ns |
| Input rise fall clock max | 50ns |
| Propagation delay S R tPHL | 18ns |
| Propagation delay S R tPLH | 15ns |
| Output load capacitance max | 200pF |
| Hold time J K after C falling | 0ns |
| Minimum pulse width negative C | 16.5ns |
| Minimum pulse width positive C | 16.5ns |
| Setup time J K before C falling | 22ns |
| Setup time R S before C falling | 20ns |
| Minimum pulse width negative R S | 10ns |
