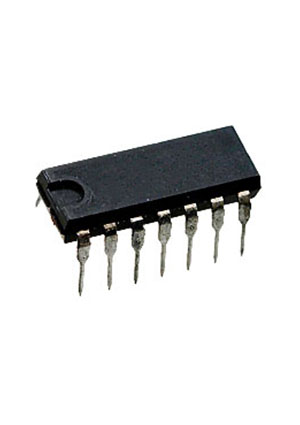

КР1533ЛА23, (SN74ALS1003AN) (1991-92г.)
У поставщика
ПроизводительСплав
У поставщиков
200 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,60 |
| от 20 | 119,03 |
| от 200 | 91,22 |
Описание
КР1533ЛА23 — советская микросхема (аналог SN74ALS1003AN) производства «Сплав», логика семейства 1533 (ALS). Это счетверённый элемент 2И-НЕ с открытым коллектором на выходе, в корпусе DIP-14 для монтажа в отверстия (THT). Работает при напряжении питания от 4,5 до 5,5 В, отличается низким потреблением тока и высокой скоростью переключения. Применяется в промышленной автоматике и цифровых устройствах для сопряжения логических схем с нагрузкой.
Технические характеристики
| Масса | ≤1g |
| Корпус | 201.14-1, 4306.14-A |
| Функция | Quad 2-Input NAND Gate with Open Collector Outputs |
| Тип монтажа | THT |
| Кол-во выводов | 14 |
| Truth table | 10: 1; 11: 0; 00: 1; 01: 1 |
| Логическое семейство | 1533 (ALS) |
| Вх. емкость | ≤5pF |
| Входной ток низкого уровня | ≤|-0.1|mA |
| Input low voltage | 0V to 0.8V |
| Входной ток высокого уровня | ≤20uA |
| Input high voltage | 2V to 5.5V |
| Max output voltage | 5.5V |
| Низкое выходное напряжение | ≤0.4V at 4mA, ≤0.5V at 8mA |
| Supply current low | ≤7.8mA |
| Высокое вых. напр. | ≥2.5V at 4mA |
| Supply current high | ≤1.6mA |
| Propagation delay on | ≤33ns |
| Диапазон питания | 4.5V to 5.5V |
| Propagation delay off | ≤12ns |
| Ном. напряжение питания | 5V |
| Диап. раб. темп. | -10°C to +70°C |
| Electrostatic potential limit | 200V |
