Микросхема КР1533ЛА10
У поставщика
У поставщиков
240 шт.
Норм. уп.: 150
Цены поставщиков
Склад 12
В наличии:240 шт
Срок поставки: до недели
Норм. уп.: 150
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,74 |
| от 150 | 12,73 |
| от 1 500 | 6,49 |
Описание

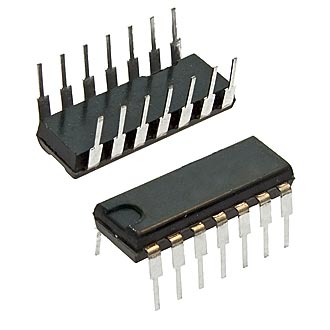

Микросхема КР1533ЛА10 российского производства — логический элемент 2И-НЕ. Работает при напряжении питания 5 В, выпускается в корпусе DIP. Применяется в промышленной автоматике и цифровых устройствах для построения базовых логических схем.
Технические характеристики
| Тип | Логические - Переключатели сигнала, Мультиплексоры, Декодеры |
| Analog | SN74ALS12A |
| Описание | Three 3-input NAND gates with open collector output |
| Тип выхода | open collector |
| Артикул | КР1533ЛА10 |
| Логическое семейство | TTL (1533) |
| Logic function | 3-input NAND |
| Inputs per gate | 3 |
| Число затворов | 3 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Load capacitance max | 200pF |
| Static potential max | 200V |
| Тип. входная емкость | 5pF |
| Input low current max | -0.11mA |
| Test conditions delay | UCC=5.0V±10%, Rl=2.0kΩ, Cl=50pF, tr/tf=2ns |
| Input high current max | 20µA |
| Выходная емкость тип. | 7pF |
| Supply current low max | 2.2mA |
| Ном. напряжение питания | 5V |
| Мин. выходное высокое напряжение | UCC-2V |
| Supply current high max | 0.6mA |
| Output low voltage max 4mA | 0.4V |
| Output low voltage max 8mA | 0.5V |
| Short term supply duration | 5ms |
| Self resonant frequency max | 20kHz (none up to) |
| Short term supply voltage max | 7V |
| Input rise fall time limitation | unlimited |
| Output high leakage current max | 0.1mA |
| Propagation delay high to low max | 18ns |
| Propagation delay low to high max | 54ns |
