Документация
КР142ЕН2А, (UA723C)(1990-97г)
У поставщика
ПроизводительКремний
У поставщиков
82 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:82 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 80,73 |
| от 30 | 46,89 |
| от 300 | 33,49 |
Описание

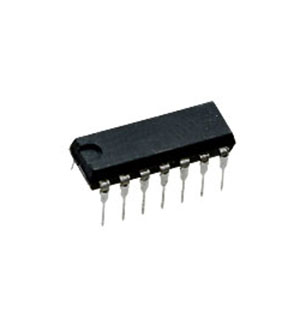

КР142ЕН2А — регулируемый стабилизатор напряжения положительной полярности производства компании «Кремний». Компонент выполнен в 14-выводном корпусе 2102.14-1 для монтажа в отверстия, поддерживает выходное напряжение от 12 до 30 В при токе до 150 мА. Оснащён защитой от короткого замыкания и перегрузки, а также выводом для дистанционного отключения. Применяется в блоках питания промышленной и бытовой электроники.
Технические характеристики
| Масса | 1.2g |
| Тип | voltage regulator (compensation type, positive, adjustable) |
| Корпус | 2102.14-1 (14-pin DIP-like) |
| Тип монтажа | THT |
| Защита | short circuit, overload, remote shutdown |
| Корпус | 2102.14-1 |
| Название компонента | КР142ЕН2А |
| Кол-во выводов | 14 |
| Падение напряжения | 2.5V (separate supply), 4.5V (common supply) at 150mA |
| Рег. линии | 0.3%/V |
| Рег. нагрузки | 11.1%/A |
| Макс. вх. напр. | 40V |
| Ток покоя | 4mA (at Vin=40V, Vout=30V) |
| Макс. вых. ток | 150mA |
| Дополнительные функции | external voltage divider for output adjustment, remote shutdown pin, external reference connection for improved stability |
| Тип выхода | фиксированный |
| Диап. вых. напр. | 12V to 30V |
| Макс. рассеиваемая мощность | 0.8W (at T=-10...+55°C), 0.55W (at T=+70°C) |
| Темп. коэф. | 0.01%/°C |
| Output voltage drift 500h | 0.5% |
| Диап. раб. темп. | -10°C to +70°C |
| Номин. выходной ток, А | 0.15 |
| Полярность включения | положительная |
| Мин. входное напряжение, В | 9 |
| Макс. входное напряжение, В | 40 |
| Число регуляторов в корпусе | 1 |
| Выходное напряжение, В (фикс) | 12 |
| Выходное напряжение мин. (рег.выход) | 12 |
| Выходное напряжение макс. (рег. выход) | 30 |
