КР1407УД4А, операционный усилитель, (00-07)
У поставщика
ПроизводительФОТОН
У поставщиков
55 шт.
Норм. уп.: 50
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт25,46 ₽
Сумма1 273,00 ₽
В наличии55 шт
от 50 штюрлицам и ИП
50 шт · Склад 12 · 1 273,00 ₽
Описание

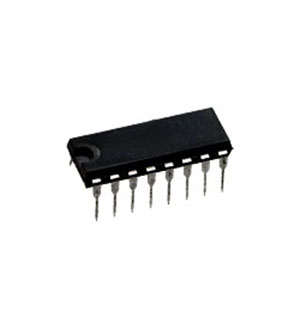

Операционный усилитель КР1407УД4А производства ФОТОН. Это четырёхканальный усилитель в корпусе DIP-16 для монтажа в отверстия, работающий при напряжении питания ±6 В. Устройство обеспечивает скорость нарастания сигнала от 1 В/мкс и коэффициент усиления от 5000. Применяется в аналоговых схемах промышленной автоматики и измерительной техники.
Технические характеристики
| Тип | операционный усилитель |
| Каналы | 4 |
| Масса макс. | 1g |
| Тип монтажа | THT |
| Тип корпуса | DIP-16 |
| Мин. скорость нарастания | 1V/μs |
| Коэффициент усиления по напряжению, мин. | 5000 |
| Макс. вх. напр. | ±2V |
| Package identifier | 4308.16-1 (Ф08.16-1) |
| Макс. ток питания | 3mA |
| Supply current type | total (all channels) |
| Noise test condition | f=10kHz, Δf=0.9...1.1kHz, R_source=0 |
| Статический потенциал макс. | 200V |
| Диапазон питания | ±5.4V to ±6.6V |
| Диапазон тока управления | 5μA to 100μA |
| Макс. входной ток смещения | 4μA |
| Ном. напряжение питания | ±6V |
| Crosstalk rejection min | 40dB |
| Crosstalk test condition | f=1kHz, R_source=500Ω, V_out=2V |
| Макс. входной ток смещения | 1μA |
| Мин. размах выходного напряжения | ±2.5V |
| Slew rate test condition | gain=-10 |
| Unity gain bandwidth min | 1MHz |
| Noise voltage density max | 7.5nV/√Hz |
| Тип усилителя | операционный |
| Number of integral elements | 131 |
| Диап. раб. темп. | -10°C to +70°C |
| Voltage gain test condition | V_supply=±6V, R_load=2kΩ |
| Load current per channel max | 2.5mA |
| Входное синфазное напряжение, макс. | ±2V |
| Output voltage swing test condition | R_load=2kΩ |
| Входной ток смещения, нА | 4 |
| Входное напряжение смещения, мВ | 5 |
| Граничная частота усиления, МГц | 1 |
