Документация
КР1401УД4, операционный усилитель, (2001-07)
У поставщика
ПроизводительМикро-М
У поставщиков
27 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:27 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,60 |
| от 10 | 113,85 |
| от 100 | 87,98 |
Описание

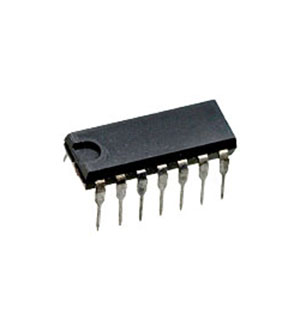

КР1401УД4 — операционный усилитель производства «Микро-М». Работает от двуполярного питания ±5…±16,5 В, потребляя до 11 мА, с максимальной мощностью рассеивания 600 мВт. Корпус DIP-14 для монтажа в отверстия. Применяется в аналоговых схемах промышленной автоматики и измерительной техники.
Технические характеристики
| Масса | ≤ 2.5 g |
| Корпус | 2102.14-2 (DIP-14) |
| Тип монтажа | THT |
| Кол-во выводов | 14 |
| Скорость нарастания | 10 V/µs |
| Voltage gain | ≥ 30000 |
| Входной ток смещения | ≤ 1 nA |
| Вх. ток смещ. | ≤ 0.5 nA |
| Вх. напр. смещ. | ≤ 7.5 mV |
| Output voltage swing | 10 V |
| Supply current total | ≤ 11 mA |
| Диапазон питания | ±5 V to ±16.5 V (max total 33 V) |
| Произведение усиления на полосу | 2.5 MHz |
| Ном. напряжение питания | ±15 V |
| Dominant pole frequency | 8 kHz |
| Power dissipation total | 600 mW |
| Тип усилителя | операционный |
| Output current per channel | 5 mA |
| Коэфф. подавления синфазного сигнала | ≥ 70 dB |
| Диап. раб. темп. | -10 to 70 °C |
| Temperature coefficient offset | 30 µV/°C |
| Common mode input voltage range | ±(|U_p|-3) V (e.g., ±12 V for ±15 V) |
| Differential input voltage range | ≤ 2|U_p| V (e.g., 30 V for ±15 V) |
