Документация
КР1182ГГ3, (03-05г)
У поставщика
ПроизводительНТЦ СИТ
У поставщиков
16 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:16 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 48,65 |
| от 50 | 39,33 |
| от 500 | 29,21 |
Описание

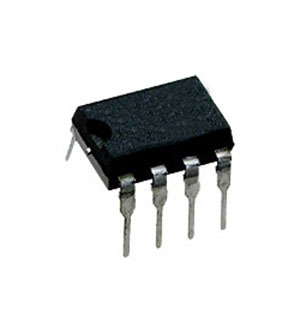

Микросхема КР1182ГГ3 от НТЦ СИТ — это твердотельное реле в корпусе DIP-8 для монтажа в отверстия. Работает при напряжении до 400 В, коммутирует ток от 220 до 600 мА и выдерживает температуру от -40 до +70 °C. Подходит для управления нагрузками в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | DIP-8 |
| Тип монтажа | THT |
| Артикул | К1182ГГ3Р |
| Производитель | НТЦ СИТ |
| Макс. вых. ток | 600mA |
| Мин. выходной ток | 220mA |
| Макс. напр. пит. | 400V |
| Макс. ток утечки | 200μA |
| Output frequency max | 50kHz |
| Output frequency min | 30kHz |
| Residual voltage max | 0.4V |
| Макс. рассеиваемая мощность | 0.5W |
| Control current typical | 25mA |
| Startup voltage typical | 22V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | -40°C |
| Switching voltage typical | 2.2V |
| Static electricity tolerance | 500V |
| Supply voltage slew rate max | 10V/μs |
| Forward voltage diode typical | 1.4V |
| Recommended external resistors | R1=10Ω 0.25W, R2=1MΩ 0.125W, R3=0.47MΩ 0.125W, R4,R5=10-20Ω 0.125W, R6,R7=27-47Ω 0.25W |
| Recommended external capacitors | C1=4.7μF 450V, C2=4.7nF 30V, C3,C4=0.1μF 10V, C5,C6=0.33-0.47μF 10V, C7,C8=22-220nF 250V |
| Additional capacitor between Q and Vcc | 300-1500pF |
| Transformer inductance primary typical | 35-40mH |
