Линейный стабилизатор с низким падением напряжения положительной полярности, 5 В, 0.5 А
У поставщика
ПроизводительКремний
КатегорияМикросхемы
У поставщиков
125 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:125 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 162,44 |
| от 14 | 151,88 |
| от 28 | 143,28 |
| от 55 | 136,86 |
| от 109 | 132,09 |
Описание

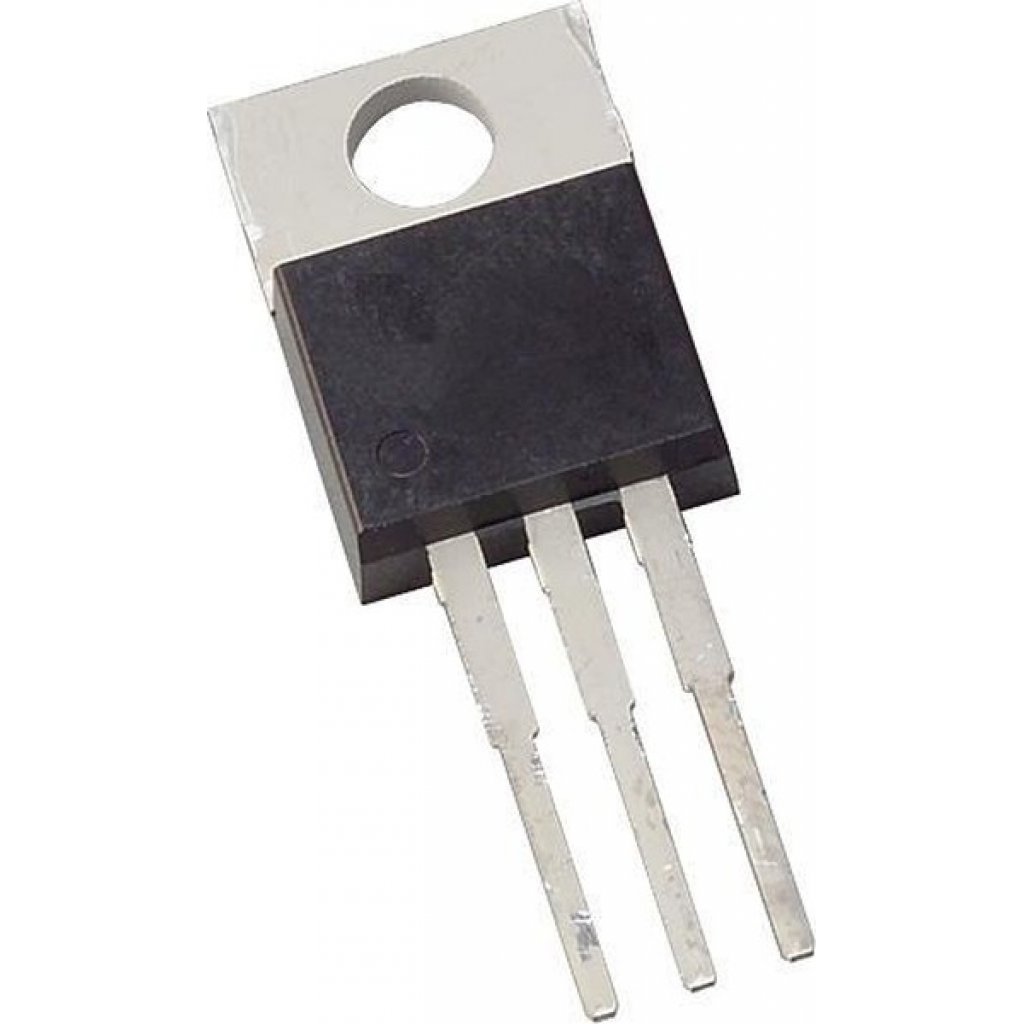

Линейный стабилизатор напряжения от производителя «Кремний» с фиксированным выходом 5 В и током до 0.5 А. Выполнен в корпусе TO-220, оснащён встроенной защитой и низким падением напряжения. Работает в диапазоне температур от -40 до +85 °C. Подходит для блоков питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Group | В,Г |
| Корпус | TO-220 (КТ-28-2) |
| Тип монтажа | Выводной |
| Описание | Линейный стабилизатор с низким падением напряжения положительной полярности, 5 В, 0.5 А |
| Артикул | КР1158ЕН5В |
| Вых. напряжение | 5V |
| Рег. линии | 0.05%/V |
| Рег. нагрузки | 3%/A |
| Вх. емкость | 0.1µF |
| Макс. вх. напр. | 30V |
| Мин. входное напряжение | 6V |
| Выходная емкость | 10µF |
| Макс. вых. ток | 1200mA |
| Макс. выходное напряжение | 5.2V |
| Мин. вых. напряжение | 4.8V |
| Защита | short_circuit_protection, thermal_shutdown, reverse_polarity_protection, input_transient_protection, overvoltage_shutdown |
| Dropout voltage 150mA | 0.4V |
| Dropout voltage 500mA | 0.6V |
| Год выпуска | 2025 |
| Output voltage temp max | 5.3V |
| Output voltage temp min | 4.7V |
| Quiescent current 150mA | 20mA |
| Quiescent current 500mA | 65mA |
| Темп. коэф. | 0.02%/°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. темп. перехода | +150°C |
| Output current operating | 500mA |
| Допуск вых. напр. | ±4% |
| Input voltage reverse max | -18V |
| Quiescent current no load | 3mA |
| Output characteristic type | Рис.2 (без ограничения мощности) |
| Диап. раб. темп. | -40°C to +85°C |
| Output current short circuit | 500mA |
| Описание (англ.) | Стаб напр Low Drop +5V 0.5A 2% встр защита без огр мощности Imax=1.2A -45...+85 |
| Input voltage absolute max dc | 37V |
| Input voltage reverse pulse max | -40V |
| Input voltage absolute max pulse | 60V |
| Тепловое сопр. переход-корпус | 5°C/W |
| Тепловое сопротивление переход-среда | 60°C/W |
| Рабочая температура | -40...+85C |
