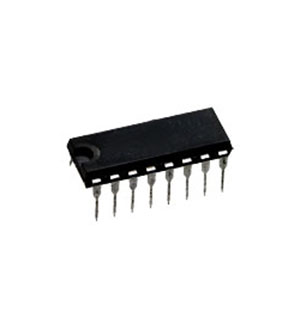

Импульсный стабилизатор напряжения регулируемый КР1114ЕУ4А / DIP-16
У поставщика
ПроизводительМикрон
У поставщиков
310 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:310 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 73,49 |
| от 50 | 42,85 |
| от 500 | 30,61 |
Описание
Импульсный стабилизатор напряжения регулируемый КР1114ЕУ4А производства компании «Микрон». Выполнен в корпусе DIP-16. Предназначен для построения высокоэффективных источников вторичного электропитания с регулировкой выходного напряжения. Обеспечивает стабильную работу в широком диапазоне входных напряжений и нагрузок.
Технические характеристики
| Тип | PWM Controller |
| Корпус | DIP-16 |
| Тип монтажа | THT |
| Кол-во выводов | 16 |
| Артикул | КР1114ЕУ4А |
| Pwm threshold | 4.5V |
| Рег. линии | 20mV |
| Рег. нагрузки | 15mV |
| Рассеиваемая мощность | 1W |
| Макс. напр. пит. | 40V |
| Мин. напр. пит. | 7V |
| Dead time threshold | 3.3V |
| Макс. ток покоя | 15mA |
| Макс. опорное напряжение | 5.25V |
| Мин. опорное напряжение | 4.75V |
| Dead time input current | 10µA |
| Emitter off state current | 100µA |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -10°C |
| Ток покоя тип. | 10mA |
| Collector off state current | 100µA |
| Pwm comparator input current | 0.3mA |
| Output control input high current | 3.5mA |
| Error amplifier output sink current | 0.3mA |
| Error amplifier input offset voltage | 10mV |
| Error amplifier output source current | 2mA |
| Output saturation voltage common emitter | 1.3V |
| Output saturation voltage common collector | 2.5V |
