Документация
КР1008ВЖ7, (А)(1992г)
У поставщика
ПроизводительРОДОН
У поставщиков
730 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:730 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,09 |
| от 100 | 19,25 |
| от 1 000 | 9,81 |
Описание

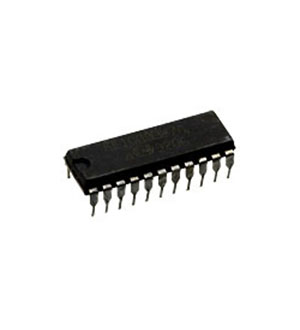

КР1008ВЖ7 — микросхема тонового набора от производителя РОДОН. Выполнена в корпусе DIP-22 для выводного монтажа (THT), работает при напряжении питания до 10 В и частоте генератора до 50 кГц. Подходит для использования в телефонных аппаратах и устройствах тонового набора.
Технические характеристики
| Тип упаковки | 2108.22-13 (DIP-22) |
| Способ монтажа | THT |
| Tone frequency | 1300Hz |
| Напряжение ЭСР | 200V |
| Вх. низ. напр. макс. | 0.7V |
| Input low voltage min | -0.3V |
| Макс. рассеиваемая мощность | 0.352mW |
| Input high current max | 130nA |
| Input high voltage max | U_CC + 0.3V |
| Вх. выс. напр. мин. | U_CC - 0.7V |
| Низ. напр. вых. макс. | 0.45V |
| Key input frequency max | 10Hz |
| Output high current max | 2.5µA |
| Мин. выходное высокое напряжение | 2.0V |
| Button debounce time max | 15ms |
| Макс. частота генератора | 50kHz |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -60°C |
| Температура пайки макс. | 265°C |
| Supply current static max | 10µA |
| Supply current dynamic max | 25µA |
| Частота генератора тип. | 5.2kHz |
| Supply voltage max 1008vzh7a | 4.4V |
| Supply voltage max 1008vzh7b | 4.4V |
| Supply voltage min 1008vzh7a | 2.4V |
| Supply voltage min 1008vzh7b | 2.7V |
| Pulse dialing frequency options | 10Hz, 20Hz |
| Input low current max pins 7 13 14 15 | 130nA |
| Input low current max pins 1 2 5 6 10 22 | 15µA |
