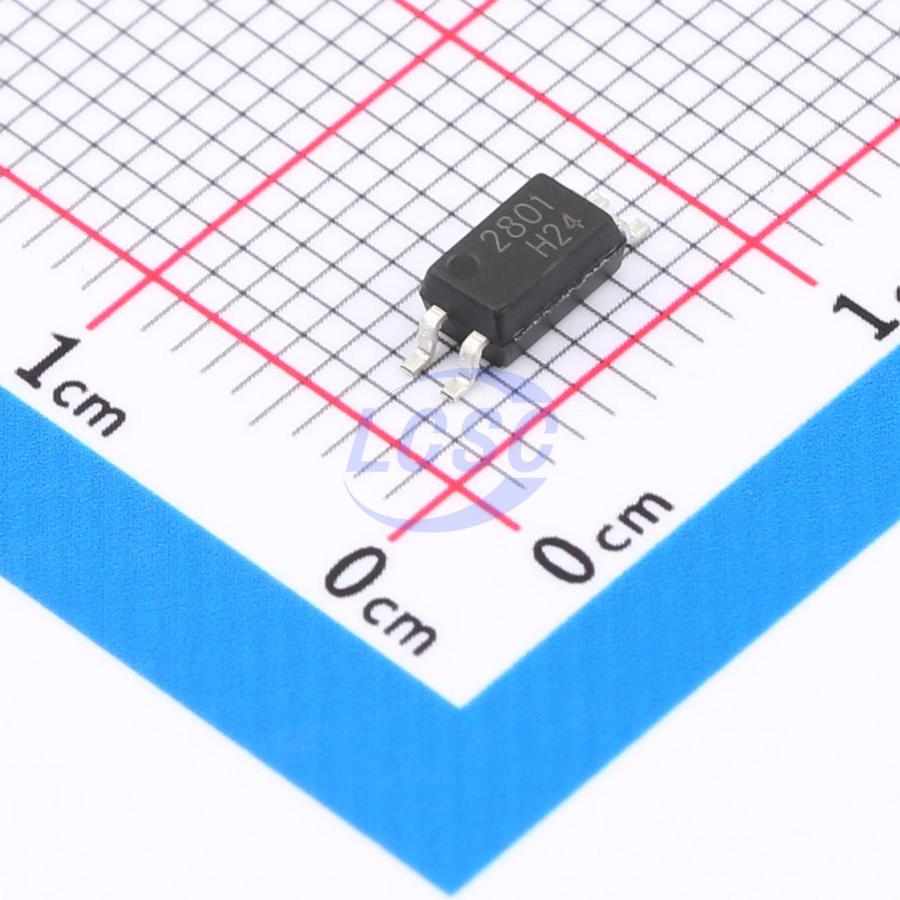

KPS28010CTLD
У поставщика
ПроизводительCOSMO
У поставщиков
500 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:500 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,75 |
| от 298 | 12,72 |
| от 496 | 11,57 |
| от 824 | 10,66 |
| от 1 369 | 10,04 |
Описание
KPS28010CTLD — это оптопара с транзисторным выходом от производителя COSMO. Компонент предназначен для гальванической развязки цепей управления и нагрузки в промышленной электронике. Обеспечивает надёжную передачу сигнала при высоком напряжении изоляции, что востребовано в блоках питания, контроллерах и системах автоматизации.
Технические характеристики
| Цоколевка | 1: Anode, 2: Cathode, 3: Emitter, 4: Collector |
| Серия | KPS2801 |
| Корпус | 4-pin SSOP |
| Без свинца | Да |
| Ctr rank | C |
| Тип монтажа | SMD |
| Класс MSL | 1 |
| Шаг выводов | 1.27mm |
| Тип входа | DC-input single channel |
| Описание | 4PIN SSOP Phototransistor Photocoupler |
| Тип выхода | Phototransistor |
| Артикул | KPS28010CTLD |
| Применение | Programmable logic controllers, Measuring instruments, Power supply, Hybrid IC |
| Reflow cycles | 2 |
| Ctr rank range | 200 to 400% |
| Packing option | TLD tape & reel |
| Соотв. RoHS | Да |
| Прямой ток | 50mA |
| Прямое напряжение | 1.1V typ, 1.4V max at IF=5mA |
| Сертификаты | UL1577 (No. E169586), c-UL (No. E169586), VDE DIN EN60747-5-5 (No. 40010469), FIMKO EN60065, EN60950, SEMKO EN60065, EN60950, CQC GB8898-2011, GB4943.1-2011 |
| Количество в упаковке | 3000 units per reel |
| Время пика оплавления | 10s max |
| Ток коллектора | 50mA |
| Напр. изоляции | 3750Vrms |
| Response time fall | 5us typ, 18us max at VCE=5V, IC=2mA, RL=100ohm |
| Response time rise | 3us typ, 18us max at VCE=5V, IC=2mA, RL=100ohm |
| Reflow preheat time | 60-120s from 180-190C |
| Темп. хранения | -55 to +125C |
| Wave soldering time | 10s max |
| Floating capacitance | 0.4pF typ at V=0, f=1MHz |
| Сопр. изоляции | 5x10^10 min, 10^11 typ at DC500V |
| Макс. прямой ток | 1A |
| Terminal capacitance | 60pF typ at V=0, f=1MHz |
| Input reverse current | 5uA max at VR=5V |
| Input reverse voltage | 6V |
| Раб. температура | -55 to +115C |
| Wave soldering cycles | 1 |
| Collector dark current | 100nA max at VCE=80V, IF=0mA |
| Current transfer ratio | 200 to 400% (rank C) at IF=5mA, VCE=5V |
| Reflow time above 230c | 30-60s |
| Wave soldering preheat | 120C max |
| Рассеиваемая мощность входа | 60mW |
| Пиковая темп. оплавления | 260C max |
| Isolation test condition | AC voltage for 1 minute at Ta=25C, RH=60% between input and output |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 6V |
| Current transfer ratio low | 15% min at IF=1mA, VCE=5V |
| Wave soldering temperature | 260C max |
| Мощн. коллектора | 160mW |
| Peak forward current condition | PW=100us, Duty Cycle=1% |
| Input power dissipation derating | 0.6mW/C |
| Напряжение насыщения коллектор-эмиттер | 0.1V typ, 0.3V max at IF=10mA, IC=2mA |
| Collector power dissipation derating | 1.2mW/C |
