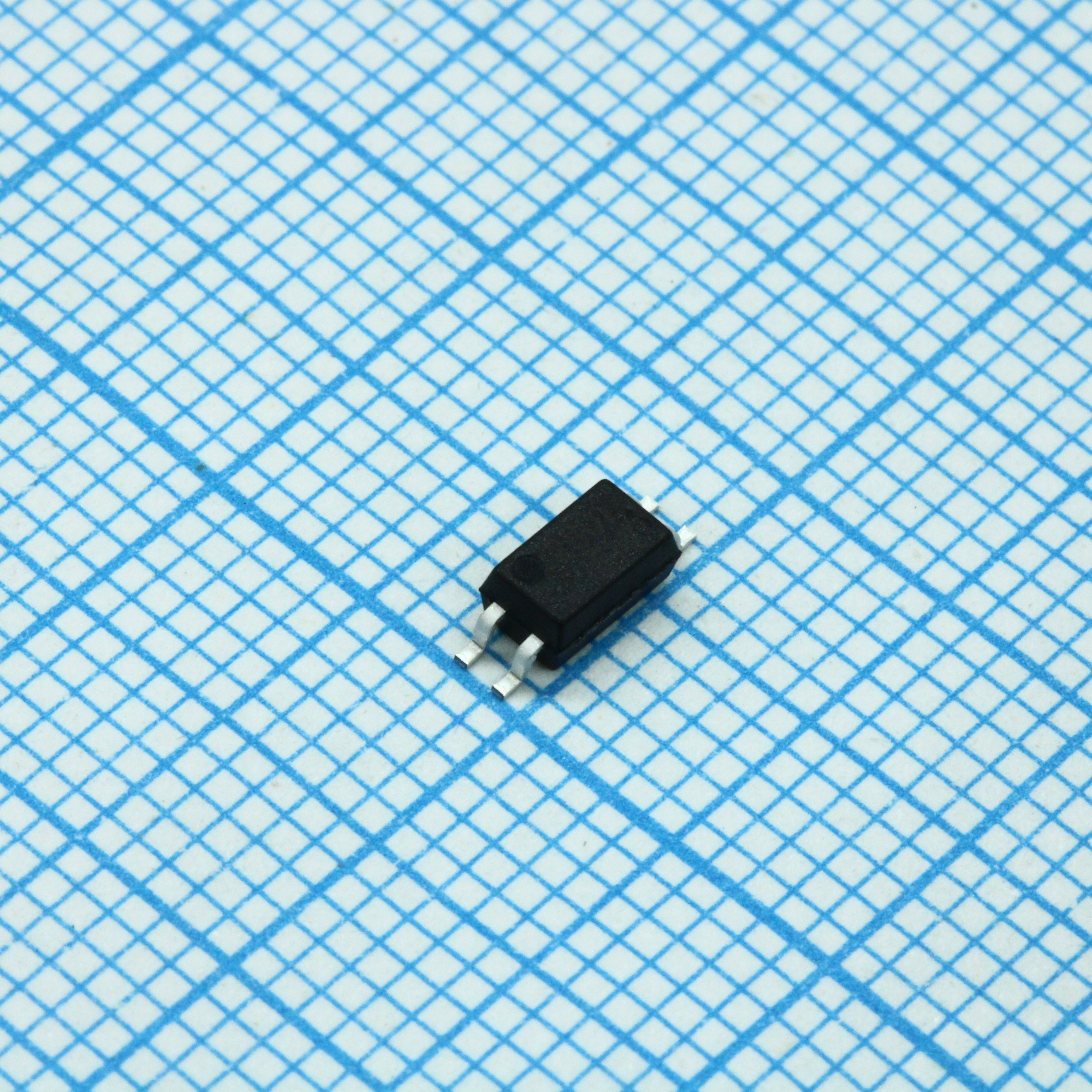

Оптопара KPS28010BTLD
У поставщика
У поставщиков
43 075 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:28 187 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,91 |
| от 375 | 9,32 |
| от 600 | 8,42 |
| от 1 025 | 7,70 |
| от 1 700 | 7,21 |
Склад 13
В наличии:14 888 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,70 |
| от 165 | 11,19 |
| от 329 | 9,95 |
| от 657 | 8,99 |
| от 1 313 | 8,30 |
Описание
Оптопара KPS28010BTLD производства COSMO представляет собой полупроводниковый прибор для гальванической развязки электрических цепей. Компонент обеспечивает передачу сигнала между изолированными участками схемы, защищая чувствительную электронику от помех и высокого напряжения. Применяется в импульсных блоках питания, промышленной автоматике и интерфейсных модулях для надежной изоляции управляющих и силовых цепей.
Технические характеристики
| MSL | Class 1 |
| RoHS | Pb free and RoHS compliant |
| Серия | KPS2801 |
| Корпус | 4-pin SSOP |
| Ctr rank | B |
| Тип монтажа | SMD |
| Шаг выводов | 1.27mm |
| Ctr if 1ma | min 15% (IF=1mA, VCE=5V) |
| Ctr if 5ma | 50% to 600% (IF=5mA, VCE=5V) |
| Описание | DC-input single channel phototransistor optocoupler |
| Артикул | KPS28010BTLD |
| Производитель | Cosmo Electronics |
| Корпус | SSOP4 |
| Прямой ток | 50mA |
| Прямое напряжение | typ 1.1V, max 1.4V (IF=5mA) |
| Обратный ток | max 5μA (VR=5V) |
| Обратное напряжение | 6V |
| Ctr rank b range | 130% to 260% |
| Soldering reflow | Infrared reflow 260°C peak, 10s; wave soldering 260°C max 10s |
| Напр. изоляции | 3750Vrms |
| Конфиг. выводов | 1 Anode, 2 Cathode, 3 Emitter, 4 Collector |
| Response time fall | typ 5μs, max 18μs (Vce=5V, Ic=2mA, RL=100Ω) |
| Response time rise | typ 3μs, max 18μs (Vce=5V, Ic=2mA, RL=100Ω) |
| Темп. хранения | -55 to +125°C |
| Floating capacitance | typ 0.4pF (V=0, f=1MHz) |
| Input power derating | 0.6mW/°C |
| Сопр. изоляции | min 5x10^10Ω, typ 10^11Ω (DC500V) |
| Макс. прямой ток | 1A (PW=100μs, Duty Cycle=1%) |
| Terminal capacitance | typ 60pF (V=0, f=1MHz) |
| Раб. температура | -55 to +115°C |
| Reel packing quantity | 3000 units per reel |
| Collector dark current | max 100nA (VCE=80V, IF=0mA) |
| Рассеиваемая мощность входа | 60mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Collector power derating | 1.2mW/°C |
| Output collector current | 50mA |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 6V |
| Мощн. коллектора | 160mW |
| Описание (англ.) | 50mA 100mV@2mA,10mA 80V 6V DC SOP-4-1.27mm Transistor, Photovoltaic Output Optoisolators RoHS |
| Напряжение насыщения коллектор-эмиттер | typ 0.1V, max 0.3V (IF=10mA, Ic=2mA) |
