Оптопара транзисторная одноканальная 3.75кВ /300В 0.15A Кус=1000...% 0.17Вт -55...+115°C
У поставщика
ПроизводительCOSMO
У поставщиков
12 025 шт.
Норм. уп.: 20
Цены поставщиков
Склад 39
В наличии:8 071 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,06 |
| от 119 | 29,68 |
| от 199 | 27,77 |
| от 333 | 26,26 |
| от 557 | 25,17 |
Склад 12
В наличии:3 000 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 1200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,30 |
| от 20 | 25,25 |
| от 200 | 23,09 |
Склад 13
В наличии:954 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,96 |
| от 52 | 38,36 |
| от 103 | 35,42 |
| от 206 | 33,19 |
| от 411 | 31,53 |
Описание

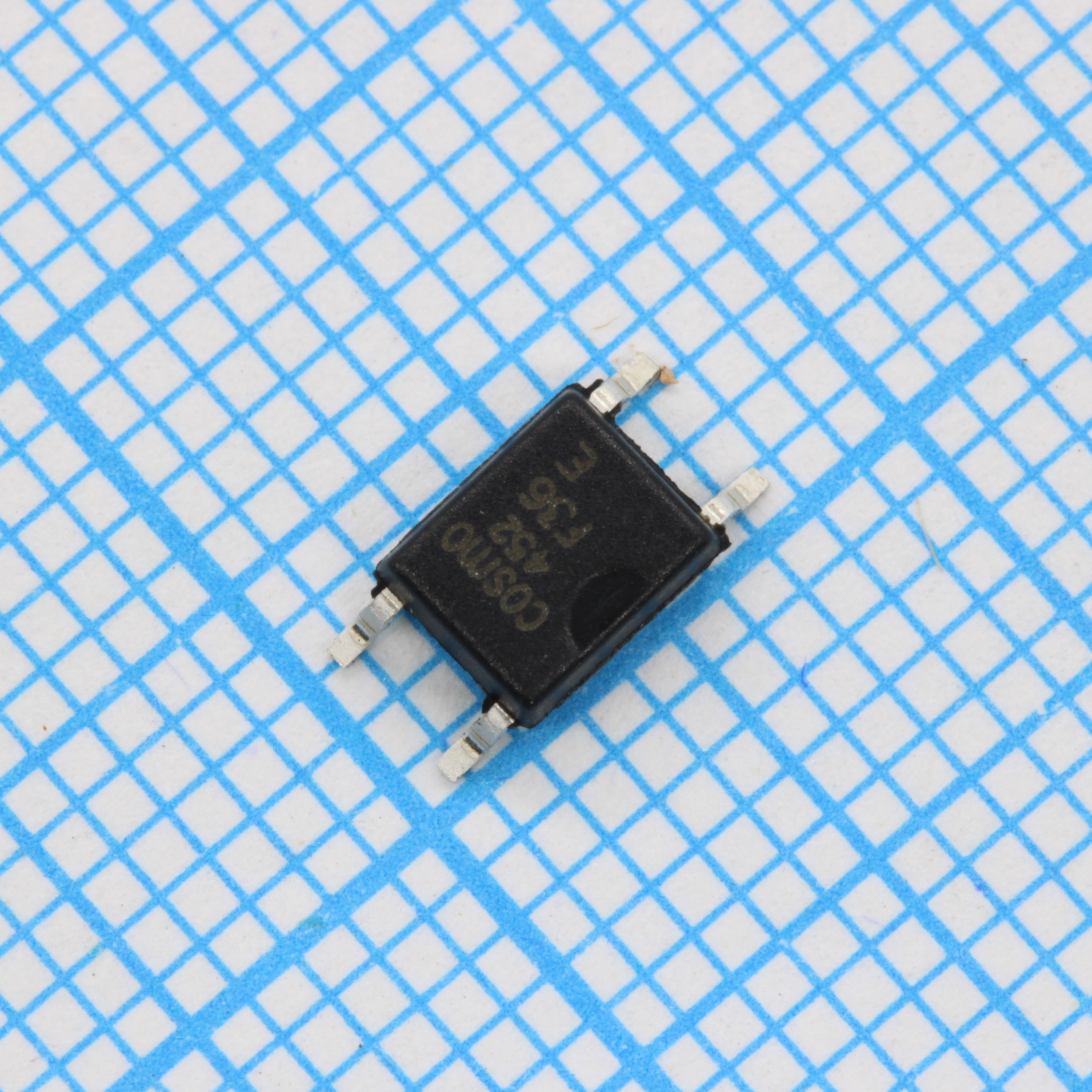

Оптопара транзисторная одноканальная от COSMO. Выдерживает напряжение изоляции 3.75 кВ, коммутирует до 300 В и 150 мА при мощности 0.17 Вт. Выполнена в миниатюрном корпусе 4-pin Mini-flat. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| Цоколевка | 1: Anode; 2: Cathode; 3: Emitter; 4: Collector |
| Корпус | 4-pin Mini-Flat (SOP) |
| Ctr rank | KPC4520E min 1000% |
| Тип монтажа | SMD |
| Класс MSL | 1 |
| Размеры | Шаг: 2.54mm; Ширина: 4.40±0.5mm; Высота: 2.0mm (profile); Длина: 7.00±0.4mm |
| Корпус | 4-pin Mini-flat |
| Тип компонента | Photodarlington Optocoupler |
| Сертификаты | UL, c-UL, VDE, FIMKO, CQC |
| Напр. изоляции | 3750Vrms |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10µA |
| Темп. хранения | -55 to +125°C |
| Раб. температура | -55 to +115°C |
| Response time fall max | 100µs |
| Response time fall typ | 20µs |
| Response time rise max | 300µs |
| Response time rise typ | 100µs |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1.0pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5e10 Ω |
| Terminal capacitance typ | 30pF |
| Вх. ток макс. | 50mA |
| Обр. напр. вх. макс. | 6V |
| Температура пайки макс. | 260°C |
| Темновой ток коллектора макс. | 1µA |
| Мин. коэфф. передачи тока | 1000% |
| Макс. рассеиваемая мощность входа | 70mW |
| Макс. общая рассеиваемая мощность | 170mW |
| Макс. ток коллектора | 150mA |
| Описание (англ.) | 150mA 1.5V@100mA,20mA 300V 6V 1.2V AC,DC SOP-4-2.54mm Transistor, Photovoltaic Output Optoisolators RoHS |
| Input peak forward current max | 1A |
| Макс. Uкэ | 300V |
| Макс. Uэк | 0.1V |
| Output collector power dissipation max | 150mW |
| Мин. напряжение пробоя коллектор-эмиттер | 300V |
| Напряжение насыщения коллектор-эмиттер макс. | 1.5V |
